銅管在制冷空調(diào)中至關(guān)重要，影響著空調(diào)的整體使用效果。今天，我們就來(lái)探討下制冷空調(diào)銅管的性能、類別以及常見(jiàn)問(wèn)題。空調(diào)銅管有哪些？

空調(diào)銅管大致可以分為普通空調(diào)銅管和脫脂空調(diào)銅管。普通空調(diào)：厚度一般是2分、3分管0.5mm厚，4分0.6mm厚，5分和6分0.7mm厚；主要用于R22，壓力是控制在0.98MPa。

脫脂空調(diào)銅管：又被叫做“去油空調(diào)銅管”，有2分、3分管是0.8mm厚，4分、5分、6分是1.0mm厚。主要用于R410等新冷媒，壓力控制在1.8MPa。

一、空調(diào)銅管材料的具體分類

1）無(wú)氧銅：包括高純無(wú)氧銅（TU0、TU1、TU2）和磷脫氧銅（TUP、TP1、TP2等），特點(diǎn)是氧含量極少，在脫氧銅中還殘留少量的脫氧劑；

2）有氧銅：主要有普通純銅（T1、T2、T3等）和韌銅，特點(diǎn)是氧含量較高；

3）特種銅：有砷銅、銀銅、碲銅等，特點(diǎn)是分別加入了不同的微量合金元素，以達(dá)到提升材料綜合性能的目的。

銅管和熱交換器的耐壓性和爆破壓力

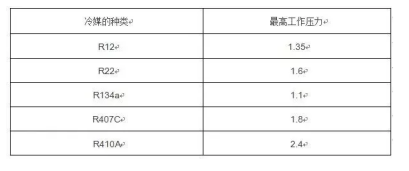

1.常用冷媒標(biāo)準(zhǔn)工況下的工作壓力

2.銅管的工作壓力

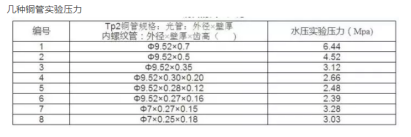

無(wú)損檢測(cè)的方法：渦流檢測(cè)、水壓試驗(yàn)、氣壓試驗(yàn)。

水壓試驗(yàn)計(jì)算公式：P=2st/D-0.8t

P—試驗(yàn)用水的靜壓力Mpa

t—管材壁厚，mm

D—管材外徑，mm

s—材料的允許應(yīng)力，Mpa

Tp2銅管允許應(yīng)力規(guī)定為s=41.2Mpa(6000psi)

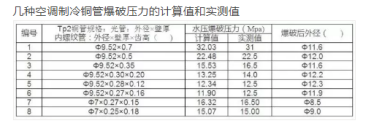

3.銅管的爆破壓力

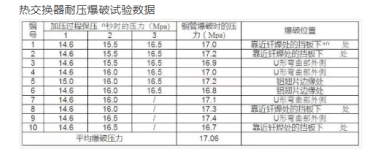

4.熱交換器的工作壓力和爆破壓力

5.影響熱交換器爆破壓力的諸因素

（1）爆破壓力提高的因素：彎管、脹管冷作硬化；包裹鋁翅片加強(qiáng)。

（2）爆破壓力降低的因素：釬焊熱影響；釬焊接頭裝配不良。

二、銅管在空調(diào)機(jī)生產(chǎn)中的常見(jiàn)問(wèn)題

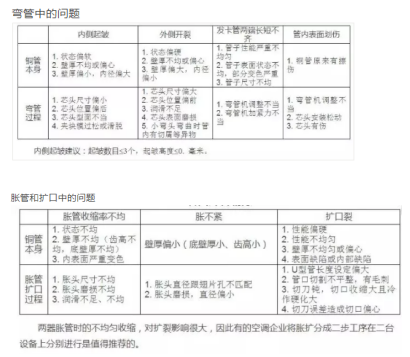

1.熱交換器制造中銅管容易發(fā)生的問(wèn)題

2.空調(diào)機(jī)或熱交換器中銅管的泄漏問(wèn)題

（1）銅管本身問(wèn)題

a、嚴(yán)重的劃傷。

b、銅管有大塊夾雜物、非金屬夾渣、金屬夾雜物或壓入物。

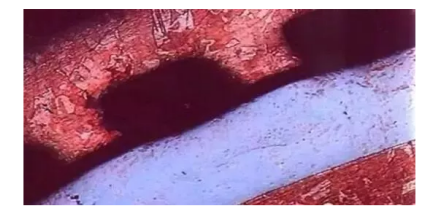

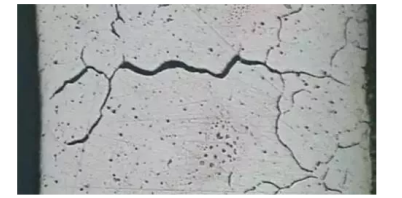

c、氧含量高在還原性氣氛下加熱產(chǎn)生氫脆性。見(jiàn)下圖。

（2）銅管在加工中造成的缺陷

1）大U型管彎頭處彎管微裂紋

2）加工中尖銳硬物刺傷銅管

3）銅管釬焊時(shí)造成的缺陷

a、虛焊

b、溶蝕穿孔

c、銅管過(guò)燒穿孔圖

d、銅管上的鋁翅片被火焰熔化使銅管，形成環(huán)形開(kāi)裂

4）裝配應(yīng)力＋震動(dòng)應(yīng)力造成與壓縮機(jī)相連的連接管產(chǎn)生疲勞裂紋

5）裝配應(yīng)力＋堿性氣氛（主要是氨氣）環(huán)境下保管或工作造成應(yīng)力腐蝕裂紋

6）冰箱銅管的腐蝕泄漏

7）蟻穴腐蝕孔洞泄漏

三、銅管釬焊問(wèn)題

1.影響釬焊過(guò)程的主要因素

（1）釬料和母材之間相互作用的影響。

（2）釬焊加熱溫度的影響。

（3）兩被釬焊零件之間間隙大小的影響：毛細(xì)高度和間隙寬度成反比，液體釬料中溶解母材多，偏離共晶點(diǎn)，使流動(dòng)性變差。

（4）液體釬焊流動(dòng)性的影響。

（5）被釬焊金屬表面氧化物的影響。

（6）釬劑的影響。

（7）表面活性物質(zhì)的影響。

2.熱交換器釬焊時(shí)容易出現(xiàn)的問(wèn)題

（1）釬料在焊縫間隙中未填滿

來(lái)源：制冷百科

免責(zé)聲明：本站部分圖片和文字來(lái)源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點(diǎn)。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請(qǐng)及時(shí)聯(lián)系我們刪除。
