亚洲男人天堂国产_欧美日韩综合一区二区三区18_丁香五月在线精品免费视频_国产成人av又大又黄_噼里啪啦电影免费观看_亚洲欧美变态另类丝袜第一区_91桃色观看免费高清_亚洲成人在线综合_久久福利青草精品资源_国产剧情av片巨作醉酒女邻居

歡迎來到洛陽晶順銅業(yè)有限公司官方網(wǎng)站
晶順學堂

好文解讀,有關(guān)鋅鎳白銅生產(chǎn)工藝要求有那些?

發(fā)布時間:2021-11-29點擊:1671

1、熔鑄過程要求

1.原料

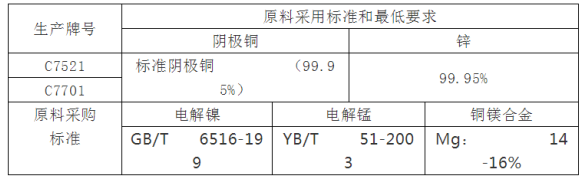

1.1 .新料:原料使用標準和***低品位要求(見表)


1.2 .舊料

舊料:指各牌號合金化學成分合格的邊屑,包括加工屑料熔鑄的拉鑄料頭,銑削面屑,分析試樣,洗爐料及帶材車間生產(chǎn)的表面廢品等。

1.3 .白銅輔助材料:a 脫氧劑:電解錳、金屬鎂或銅鎂合金;b 覆蓋劑:煅燒木炭;C 清渣精煉劑。

1.4 .生產(chǎn)中使用原料的要求

所有原料應清潔,不得有油,水,爆炸物,有毒有機物及其它金屬或非金屬夾雜物,各種合格中間合金均應有明顯標志,并專箱存放,確保無混料現(xiàn)象,外購中間合金必須有成分證明單,外購原料統(tǒng)一按公司原料管理制度執(zhí)行。

1.5 .配料

一切原料配比必須經(jīng)工藝開發(fā)科下達的配料指令單進行配料,所有原料必須根據(jù)配料單準確過磅,分爐配料,小量純金屬,中間合金,脫氧劑等由熔鑄工根據(jù)配料單過磅加入。鎂,錳以金屬或電解形式代入。

白銅原料配料比:a 外購角料60%+新金屬40%;b 本廠回料100%。

2、熔煉過程

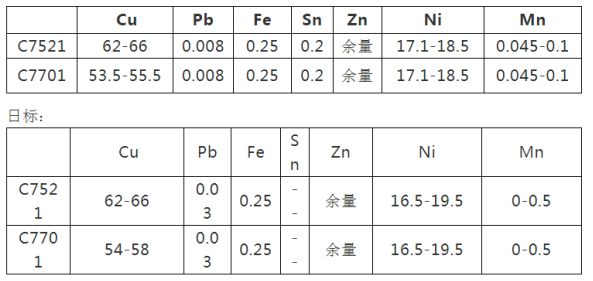

2.1.鋅白銅化學成分


2.2 .加料順序:

白銅:電解鎳+電解銅+本廠回料(角料)+木炭—熔化+加鋅---熔化---升溫---攪拌,清渣精煉+撈渣+木炭---取樣分析---升溫噴火+錳(根據(jù)化學分析結(jié)果確定錳的加入量)+銅鎂合金—熔化—攪拌—升溫至噴火—轉(zhuǎn)爐。

2.3 .取樣

每爐料熔化完且攪拌均勻后在熔煉爐內(nèi)取樣,調(diào)整成分后需再取樣分析,待主要成分與雜質(zhì)含量合格,方可轉(zhuǎn)爐。轉(zhuǎn)爐后在保溫爐內(nèi)取樣,每卷中,頭尾各取一樣,取樣工具用石墨坩堝。

2.4 .出爐溫度及撈渣

熔化爐實際轉(zhuǎn)爐溫度:白銅噴火1次;

熔化爐液位控制在出爐口下沿水平以下。撈渣:撈渣前,加入精煉清渣劑,熔煉爐每爐1次,保溫爐每班2次。

2.5 加脫氧劑

白銅線的除氣分兩步進行,***次在熔煉爐轉(zhuǎn)爐前先加入30-50 克錳,后加入20-40 克鎂,加入方式為撥開木炭,用專用工具將脫氧劑深入到水內(nèi)部讓其進行充分脫氧,保溫爐根據(jù)實際情況添加脫氧劑。

3、鑄造過程

鑄造溫度正常生產(chǎn)時爐溫控制在:

C7701   1190-1200℃

C7521   1200-1210℃;

根據(jù)帶坯表面溫度確定,盡量減少保溫爐溫度波動。

冷卻水壓:

白銅0.08-0.3MPa

進、出水溫度:

進水溫度≤40℃;出水溫度保持在 20-40℃。當帶坯溫度很高,加大冷卻水流量無明顯效果時,只可降低拉速,不可猛增水量。

4白銅另外注意事項:

4.1、保溫爐每次更換下爐體后,由車間技術(shù)人員根據(jù)現(xiàn)場情況對熔體進行除氣;

4.2、每次換結(jié)晶器后及生產(chǎn)間隔時間較長時,要對保溫爐內(nèi)熔體進行一次徹 底除氣,向保溫爐中加金屬鎂0.15千克或銅鎂合金1千克,熔化后攪拌均勻;

4.3、脫氧劑的添加量,金屬鎂0.15千克,銅鎂合金(鎂含量為14%-16%)2.0千克;

4.4、 保溫爐要控制錳含量在0.045%--0.1%之間;

4.5、如果由于特殊原因造成熔化爐不能及時轉(zhuǎn)爐,當班班長必須在規(guī)定轉(zhuǎn)爐時間10分鐘前作出正確判斷,必須確保保溫爐的液面高度。

來源:銅合金熔鑄




免責聲明:本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理,僅供學習交流,版權(quán)歸原作者所有,并不代表我站觀點。本站將不承擔任何法律責任,如果有侵犯到您的權(quán)利,請及時聯(lián)系我們刪除。

18638867822
