銅排又稱銅母排或銅匯流排，是由銅材質制作的，截面為矩形或倒角（圓角）矩形的長導體(現在一般都用圓角銅排，以免產生尖端放電），在電路中起輸送電流和連接電氣設備的作用。

銅排在電氣設備，特別是在成套配電裝置中得到了廣泛的應用；一般在配電柜中的U、V、W相母排和PE母排均采用銅排；銅排在使用中一般標有相色字母標志或涂有相色漆，U相銅排涂有“黃”色，V相銅排涂有“綠”色，W相銅排涂有“紅”色，PE母線銅排涂有“黃綠相間”雙色。今天我們來學習一下銅排的相關計算!

一、銅排的載流量計算

首先大家要明白銅排在柜內的安裝方式分兩種形式，平放和豎放，豎放的載流量略大于平放，所以配電柜主母排大都是豎放形式。還有銅排，銅線的載流量也會隨環境溫度變化而變化，在這里我們***多的是采用環境溫度為35攝氏。不同環境溫度下，查表得出的載流量需乘以不同環境溫度下的校正系數，就得出不同環境溫度下的載流量，溫度越高，載流量越低。

根據經驗，總結如下

單條銅母排載流量=寬度 X 厚度系數；

雙母排載流量=寬度 * 厚度系數 * 1.5(經驗系數)；

銅排和鋁排也可以按平方數來,通常銅按5-8A/平方,鋁按3-5A/平方。

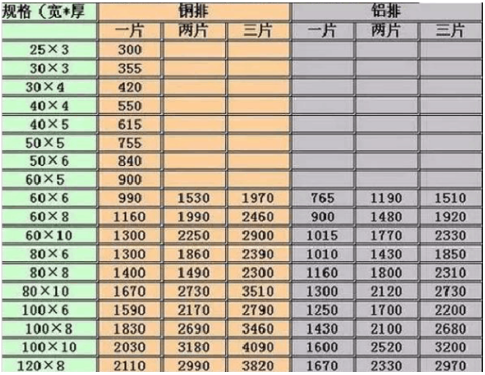

常用銅排的載流量計算方法：

40℃時銅排載流量=排寬*厚度系數（厚度+8）；

排寬；厚度系數為：母排12厚時為20；10厚時為18；依次為：[12-20，10-18，8-16，6-14，5-13，4-12]。

雙層銅排[40℃]=（1.56-1.58）*單層銅排[40℃]（根據截面大小定）；

3層銅排[40℃]=2*單層銅排；

4層銅排[40℃]=單層銅排[40℃]*2.45(不推薦此類選擇,***好用異形母排替代)。

例如，求TMY100*10載流量為：

單層：100*18８=1800(A)[查手冊為1860A]；

雙層：2(TMY100*10)的載流量為：1860*1.58=2940(A)；[查手冊為2942A]；

三層：3(TMY100*10)的載流量為：1860*2＝3720(A)[查手冊為3780A]

以上所有計算均精確到與手冊數據相當接近。

二、銅排折彎的計算方法

01、平彎（直角彎）外算法

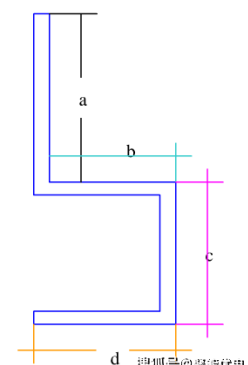

上圖其料長：

總長= a+（料厚）+b+（料厚）+c+d -系數*直角彎的個數

注：加料長時全按外加

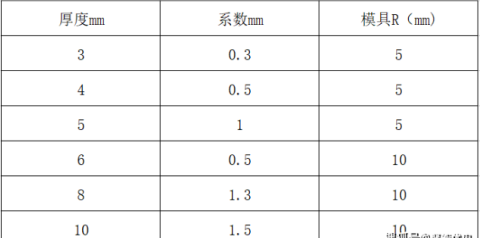

系數基本如下：

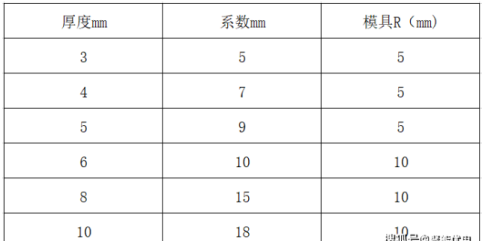

02、平彎（直角彎）內算法

03、舉例

料厚為3mm時 總長= L+0.3+H+0.3

料厚為10mm時 總長= L+1.5+H+1.5

注：每個角加兩次

三、高壓柜中的銅排選擇

高壓柜的銅排截面選擇需要符合兩個要求：

（1）滿足額定電流

（2）滿足短時耐受電流

***條可通過負載容量計算得知，那么第二條就需要記下 GB3906[附錄D]中公式：S=I/a√(t/△θ) 式中：I—額定短時耐受電流；a—材質系數，銅為13，鋁為8.5；t—額定短路持續時間；△θ—溫升（K），對于裸導體一般取180K，對于4S持續時間取215K。

則：

25KA/4S系統銅母線***小截面積S=（25/13）*√4/215=260 mm2；

31.5KA/4S系統銅母線***小截面積S=（31.5/13）*√4/215=330 mm2；

40KA/4S系統銅母線***小截面積S=（40/13）*√4/215=420 mm2；

63KA/4S系統銅母線***小截面積S=（63/13）*√4/215=660 mm2；

80KA/4S系統銅母線***小截面積S=（80/13）*√4/215=840 mm2；

以上兩個條件核算出來的銅排截面需以***大值選取。

例如，某個回路中設計院給出的電流參數為：

額定電流630A、短時耐受電流為31.5KA，那么核算額定電流630A應采用TMY-40*6、核算短時耐受電流為31.5KA應采用TMY-60*6（通過上表查的31.5KA/4S銅母線***小截面積為330 mm2 ），TMY-60*6截面為360 mm2 大于上述表中***小截面積330 mm2。

按照兩個條件中的***大值選擇得出：

額定電流630A、短時耐受電流為31.5KA的母線應選擇TMY-60*6。
