一、趨膚效應帶來的問題

隨著在通信、云計算、云存儲技術發展，以及更高的以太網、云服務器的發展，PCB將進一步向高速/高頻方向發展，PCB信號傳輸性能也會在一定程度上制約高速傳輸技術的發展。4G時代，PCB單通道信號傳輸速率已由10Gbps提升至25Gbps，預計5G時代會進一步提升至50Gbps以上。

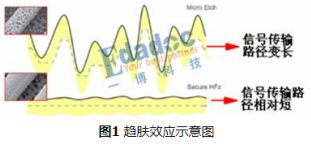

信號高速/高頻化是信號傳輸越來越集中于導線“表層”（稱為趨膚效應），當頻率達1GHz時，其信號在導線表面的傳輸厚度僅為2.1μm，如果導體表面粗糙度為3-5μm，信號傳輸僅在粗糙度的厚度范圍內進行；當信號傳輸頻率提高到10GHz時，其信號在導體表面的傳輸厚度為0.7μm，信號傳輸更是在粗糙度范圍內進行。信號在粗糙度范圍傳輸，傳輸信號的駐波、反射將越來越嚴重，并導致信號傳輸路徑變長，損耗增加（效果見圖1）。

由于趨膚效應的存在，高速PCB如果繼續使用常規（STD）銅箔，其結果是：隨信號傳輸頻率增加，趨膚效應導致的信號“失真”愈發嚴重。因此，當前的高速材料上低粗糙度銅箔的應用越來越廣泛，像Mid Loss材料和Low Loss材料都采用反轉（RTF）銅箔作為標配銅箔；Very Low Loss材料雖然也是標配RTF銅箔，但客戶設計多是采用超低輪廓（HVLP）銅箔；對于Ultra low loss材料，HVLP銅箔已成為標配。通過掃描電鏡和金相顯微鏡可看出STD、RTF和HVLP銅箔（厚0.5oz）的表面形貌（見圖2）。STD銅箔毛面粗糙度（Rz）約為5μm，光面粗糙度3μm；RTF銅箔毛面、光面粗糙度約3μm；HVLP銅箔光面、毛面粗糙度均在2μm以?xún)?nèi)。據了解，銅箔供應商目前還正在開發表面粗糙度在1μm以下的NP銅箔，由于可靠性問題尚未解決，實際產品尚未應用

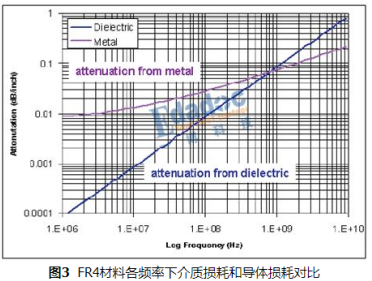

PCB中傳輸線損耗主要包括介質損耗和導體損耗兩個部分。對應常規FR4材料，1GHz是介質損耗和導體損耗的分水嶺（見圖3），1GHz以下時導體損耗占主要；頻率超過1GHz后，介質損耗占主要。

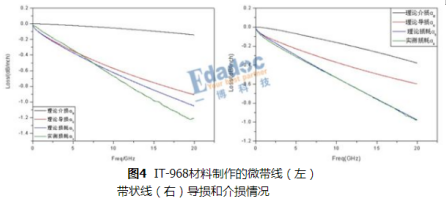

然而，對應Very Low Loss材料，介質損耗已不是主要損耗，10GHz頻率下導體損耗約占傳輸線整體損耗的60%。圖4是基于聯茂IT-968材料模擬計算出的微帶線、帶狀線導體損耗（導損）和介質損耗（介損）情況。由圖可以看出，帶狀線理論計算的損耗與實測損耗基本一致；不管是微帶線還是帶狀線，介質損耗都遠小于導體損耗。

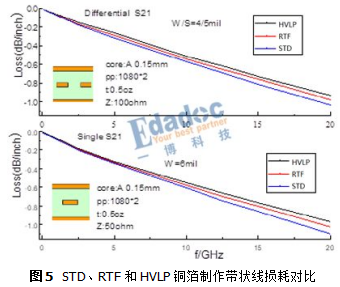

從Mid Loss到Ultra Low Loss材料，導體損耗所占的比重逐漸增加。高速材料采用不同類型銅箔后，測得的損耗也存在明顯差異。圖5是IT-968材料采用STD、RTF和HVLP銅箔時，制作的帶狀線信號損耗測試結果。

二、低粗糙度銅箔加工

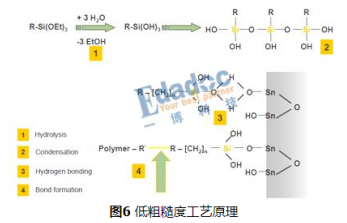

HVLP銅箔表面雖比較光滑，但現有PCB工藝會導致銅箔表面粗糙度增加，影響HVLP銅箔效果。按內層線路制作工藝，內層需要經過干膜前處理和棕化流程，經過這兩個流程處理后，HVLP銅箔表面粗糙度Rz會由原來的1.5μm增加至3μm左右。為解決該問題，市面上也有對應低粗糙度工藝推出，相比傳統棕化藥水，該工藝不會對HVLP銅箔表面進行微蝕，而是在對銅箔表面進行清洗后，沉上一層錫，并用硅氧烷對表面進行修飾，硅氧烷在與PP壓合時，可以起到橋連作用，可在一定程度上增加銅箔與PP的結合力（低粗糙度工藝原理見圖6）

采用該工藝與傳統棕化工藝后，HVLP銅箔表面粗糙度對比見表1。由圖看出，現有干膜前處理及棕化工藝都會在一定程度上使銅箔表面粗糙度增加；采用低粗糙度工藝后，銅箔表面粗糙度與原來料銅箔基本一致。

表1 采用傳統棕化和低粗糙度工藝后銅箔表面粗糙度變化對比

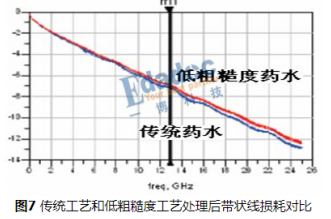

圖7是Very Low Loss材料配備HVLP銅箔時，采用低粗糙度工藝后損耗改善情況。測試結果表明，采用低粗糙度工藝后，信號損耗可以降低0.03-0.05dB/Inch（12.5GHz）?？陀^來說，這改善幅度對Very Low Loss材料來說改善幅度并不顯著，而結合改善的效果和成本投入來看，該工藝性?xún)r(jià)比還不能令人滿意，所以該工藝尚未得到廣泛應用。同時對于HVLP銅來說，由于其本身還是具有一定粗糙度，這導致該工藝也只能達到這樣效果。對于未來Ultra Low Loss材料來說，該改善幅度可能會更有意義，另外當NP銅箔正式推出商用后，該工藝相信也會發揮更好的效果。
