一、變壓器銅排作用及選擇?

變壓器大家都知道的。變壓器由鐵芯(或磁芯)和線圈組成。變壓器的種類有很多，按照相數分為單相變壓器、三相變壓器;變壓器按照冷卻方式分有干式變壓器、油浸式變壓器;變壓器按照用途分為電力變壓器、儀用變壓器、試驗變壓器、特種變壓器。銅排是變壓器中的一個很小部件。雖然變壓器銅排很小，但是對于變壓器來說，有著很重要的作用。沒有變壓器銅排，變壓器就不能正常工作了。那么到底什么才是變壓器銅排呢?專家說，變壓器銅排是指用于變壓器上的類似于銅箔的銅材。

二、制定變壓器銅排選擇規范的目的?

為減少設計人員在選擇銅排時出現選擇不合理、與元器件排頭不適配或不能滿足安全距離及動熱穩定性要求的情況，方便生產施工，特制定本設計規范。

三、變壓器銅排選擇原則?

1、滿足載流量要求;

2、變壓器對應額定電流按照1.1倍過載系數考慮;

3、滿足安全距離，與元器件排頭適配;

4、滿足動熱穩定性。

四、變壓器銅排選擇的注意事項?

銅排的選擇不能只是考慮載流量它還要考慮***大短路電流的大小，也就是考慮選擇某規格銅排后，***遠方出現短路時短路電流的大小，從而配套相應大小的保護(也就是保險絲或繼電保護數值大小)。

五、變壓器銅排作用及選擇?

1、 變壓器銅排作用:

變壓器銅排是一種電阻極小的導體，用作要求供給大電流的導線，變壓器銅排安裝在變壓器的低壓側至受電柜或與電容器柜、配電柜之間的電源聯絡。

2、變壓器銅排選擇:

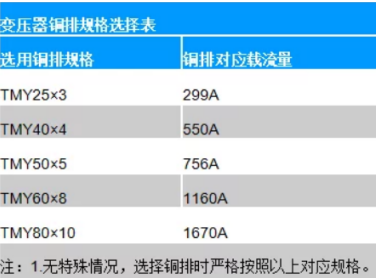

(1)低壓隔離開關上下接頭連接銅排規定(需要考慮低壓主進開關的容量和隔離開關所帶負荷的總?cè)萘浚魞烧呓院苄?，且仍用的較大的隔離開關，可做出適當調整):

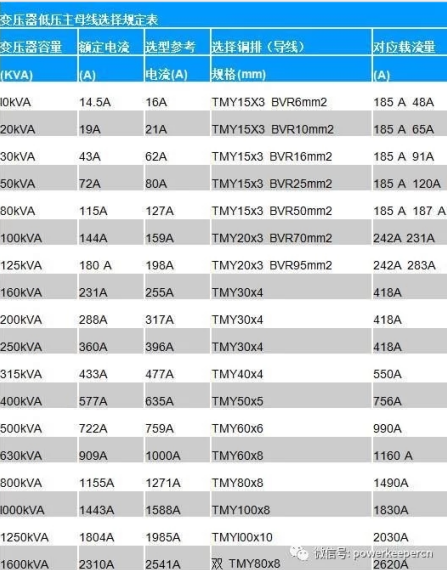

（2）變壓器低壓主母線選擇規定(客戶特殊要求除外):

在選擇銅排時還應根據板型接頭、相間距離等相關尺寸進行選擇!(50kVA以下的變壓器可以考慮使用電纜，盡量不要使用銅排。)

(3)低壓斷路器銅排選擇規定:

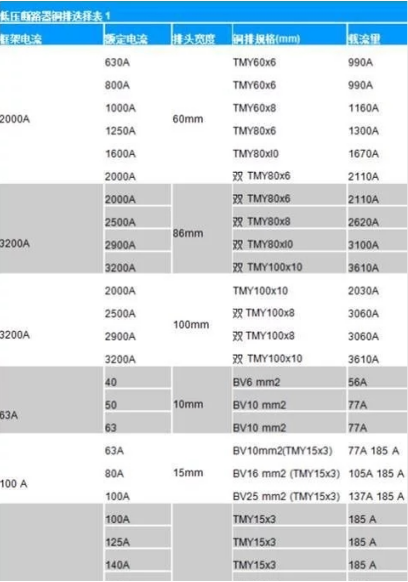

①低壓斷路器銅排選擇表1:

②低壓斷路器銅排選擇表2:

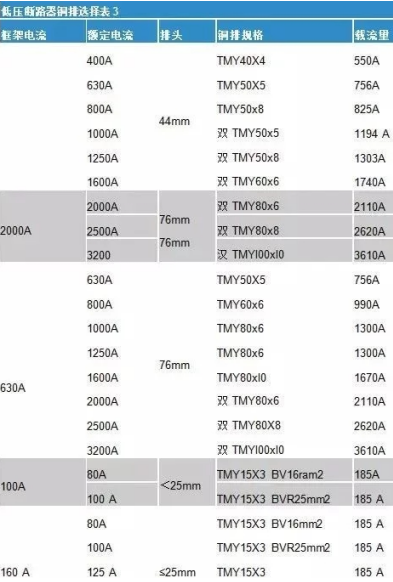

③低壓斷路器銅排選擇表3:

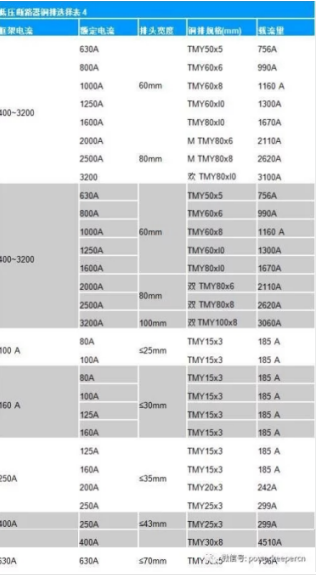

④低壓斷路器銅排選擇表4:

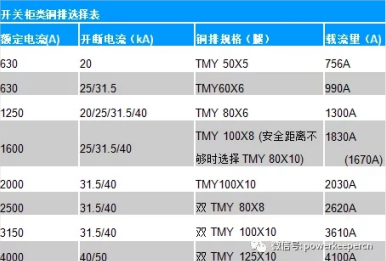

（2）開關柜類銅排選用規定:

(5)10kV、35kV箱變銅排選用參照表:

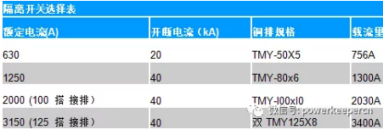

①隔離開關選擇表:

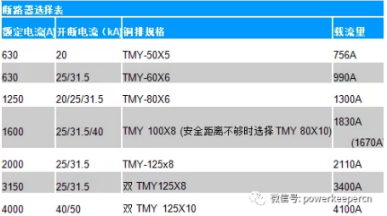

②斷路器選擇表:
