摘要:對紫銅進行了退火處理,并進行了力學性能試驗和金相組織分析,結果表明退火處理能改善紫銅的組織和性能,對后續的鍛造生產有指導意義。

關鍵詞:紫銅;退火處理;顯微組織;力學性能

中圖分類號:TG146.1+ 1　　文獻標識碼: A　　文章編號:1008 -3944(2006)03 -0129 -03

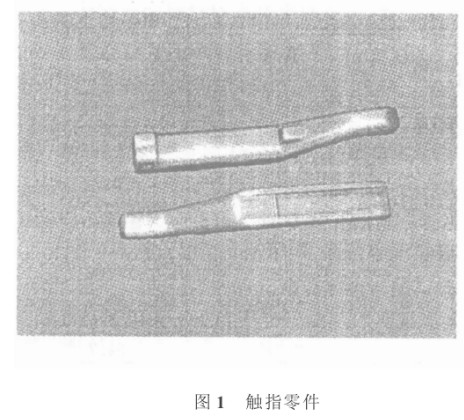

紫銅(即純銅)具有優良的導電、導熱性和塑性及良好的耐腐蝕性,在電子工業,儀器儀表和高壓開關等工業中有廣泛的應用。工業生產中,對紫銅制件的表面硬度和內部晶粒度要求比較苛刻,通常的退火處理工藝難以滿足要求。高壓開關元件———觸指(如圖1所示)。鍛造生產過程中,由于其使用工況的特殊性,廠方對其組織性能和硬度指標有極嚴格的要求:合格的元件要求組織晶粒細小,硬度達到HB70以上。應用通常的退火處理工藝,會出現一些如晶粒粗大、硬度不夠等缺陷,嚴重影響元件的壽命和工作效率。為解決此難題,我們對紫銅在各溫

度下的退火處理工藝進行了研究。通過試驗,觀察了試樣的金相組織結構,測定了試樣硬度,作出了硬度曲線,掌握了T2紫銅在不同溫度下退火處理的金相組織及其硬度變化規律,并對紫銅的微觀組織作了一定的研究和分析說明,分別從晶粒度和硬度兩方面綜合考慮,找到了***佳的退火處理工藝方案,為觸指零件的生產做好準備.

一、材料制備及實驗方法

(一)試驗材料與設備

試驗中采用T2紫銅作試驗材料,其化學成分如表1。

取試樣ф12× 15的銅棒,經50%拉拔變形,28個,分7組。經退火處理后,每組中兩個進行力學性能試驗,兩個進行金相試驗,取其平均值。試驗設備: OLYMPUS(PMG3型)光學金相顯微鏡及IAS-4圖像分析儀系統;箱式電阻爐;布氏硬度實驗機(HB3000)。

(二)試驗方法

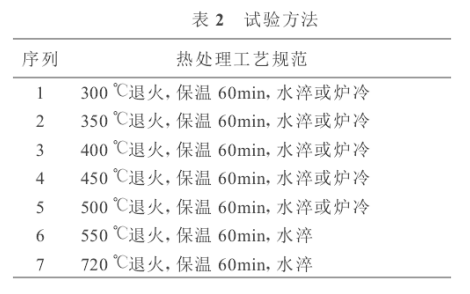

退火處理工藝如表2所示。

二、試驗結果及分析

(一)力學性能

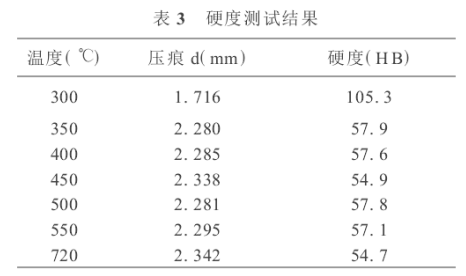

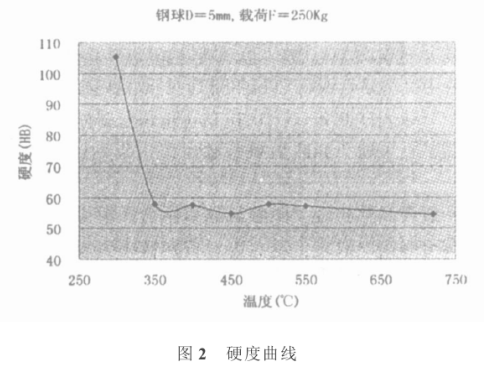

測量試樣的布氏硬度,測量結果見表3和圖2。由圖表可知,退火處理使紫銅的硬度有所降低,其中在300℃ ～ 360℃區域,硬度曲線陡直,硬度隨退火溫度的升高而快速降低;360℃ ～ 550℃區域,硬度曲線開始變緩,退火溫度升高對材料的硬度影響變小;550℃ ～ 720℃區域,硬度曲線近似平行與溫度軸線,即這一階段退火溫度對材料硬度變化的影響微弱。

變形退火影響紫銅硬度的主要因素是晶粒度。由于細晶強化的作用,晶粒越細,強度越高。通常用晶界位錯塞積模型,位錯塞積后,便對晶粒中間的位錯源有一反作用力或背應力,這個反作用力隨位錯塞積的數目而增大,當增大到某一數值時,可使位錯源停止動作。細晶粒的反作用力大,因?yàn)殡x位錯源近,這樣,當細晶粒中心的位錯源已***停止時,粗晶粒中心的位錯源還在不斷的放出位錯。因此,粗晶粒周圍塞積位錯多,產生的應力集中較大,更容易使相鄰晶粒的位錯源開動,因而粗晶粒的屈服強度低,即在較低的外力下就開始塑性變形,因而強度較低。

(二)金相組織

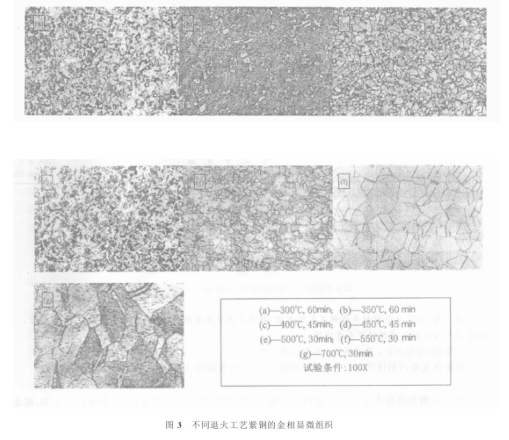

用3%FeCL3+ 10%HCL水溶液作腐蝕劑侵蝕金相試樣后,觀察結果如圖3所示。實驗表明,退火

溫度低時,保溫時間的影響較小;若退火溫度高時則保溫時間對晶粒度影響較大。所以在高溫下退火應盡量縮短保溫時間,以避免晶粒粗大。為了避免出現再結晶織構,退火前的冷變形度不應大于40%～60%。冷變形度大,退火溫度越高,再結晶織構越明顯。從金相試驗照片可看出,400℃退火與700℃退火后金相組織有很大差別,前者比后者組織要細很多,適合壓力加工。

影響晶粒度大小的因素主要有:退火溫度,保溫時間。實際晶粒度的大小,取決于具體的加熱溫度和保溫時間,但主要取決于加熱溫度。在某一加熱溫度下,隨保溫時間的延伸晶粒不斷長大,但長大到一定尺寸后,晶粒長大就極其緩慢了。在***高加熱溫度相同時,加熱速度越快,晶粒越小。這是因?yàn)?加熱速度快,轉變溫度高,形核率越高,大于長大速度的增加,使起始晶粒度細小;另外快速加熱,保溫時間短,晶粒來不及長大,***終獲得的晶粒度也細小。

三、結束語

退火處理能改變紫銅組織晶粒度大小,從而影響紫銅的力學性能,提高其強度和硬度。由于退火溫度不同,導致紫銅的微觀組織和硬度不同。退火溫度低的硬度高,組織細密,不易于壓力加工;退火溫度高的硬度低,組織粗大,易于壓力加工。我們的目的是找一個***佳退火溫度,確保晶粒細小且硬度適中。從硬度———溫度曲線,可以找出適當?shù)挠捕葘?duì)應的溫度區間;再利用金相組織照片,可以找出適當晶粒度的溫度區間,兩者的交集,便是紫銅的***佳退火溫度。由圖表和金相照片可知:390℃退火處理,是紫銅用于鍛造時前處理的***溫度。

來源：中國知網   作者：郭貴中
