摘要:為實現H65黃銅合金連續擠壓的數值模擬和合理制定其熱成形工藝參數,采用Gleeble-1500熱模擬實驗機對該材料在熱變形條件下的流變應力特征進行了研究。結果表明,在實驗范圍內, H65黃銅合金熱壓縮變形時發生明顯的動態再結晶;用Arrhenius方程的指數形式能較好地描述H65黃銅合金高溫變形時的流變應力行為;分區間求得熱變形激活能Q,并分段建立了H65黃銅合金的本構方程。

關鍵詞: H65黃銅合金;流變應力;本構方程;熱模擬機;連續擠壓

中圖分類號: TG146. 1+ 1; TG113. 25　　　文獻標識碼: A　　文章編號: 1007-2012(2008) 06-0113-05

引言

目前,在國內有色金屬加工行業,大多數廠家采用水平連鑄法生產黃銅桿。而采用連續擠壓方法生產黃銅線材相對很少。連續擠壓方法工藝簡單,既能節省能耗,降低成本,又能一次性成形,這些的優點使得它在黃銅線的生產中蘊藏巨大的潛力。但由于黃銅合金變形溫度高、變形抗力大、高溫氧化性強,黃銅合金連續擠壓技術在塑性變形機理、工藝參數等方面還有待進一步研究.

金屬熱變形流變應力是材料在高溫下的基本性能之一,不僅受變形溫度、變形程度、應變速率及合金化學成分的影響,也是變形體內部顯微組織演變的綜合反映。無論在制定合理的熱加工工藝方面,還是在以塑性有限元為代表的現代塑性加工力學中,其精確的流變應力數值或表達式是提高理論計算精度的關鍵,因此,近年國內外在這方面的研究十分活躍[1-5]。張紅鋼等[6]對KFC銅合金熱壓縮變形流

變應力進行了分析;周曉華,柳瑞清[7]對高溫下的幾種銅合金流變應力也進行了研究,但對于H65黃銅合金流變應力的研究甚少。

本文采用Gleeble-1500熱模擬機,結合連續擠壓工藝,制定工藝方案。在變形溫度為100℃ ～800℃和應變速率為0. 01s- 1～ 1s- 1的變形條件下,對H65黃銅合金進行了等溫?zé)釅嚎s實驗,通過對黃銅合金熱壓縮變形流變應力與變形程度、應變速率以及變形溫度之間關系的分析,建立其本構方程,為合理制定黃銅合金熱變形工藝提供參考,以及為有限元數值模擬進一步分析,提供準確數據或數學模型。

1.實驗方法

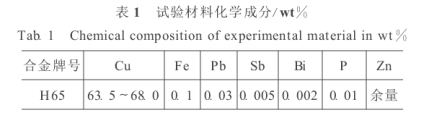

采用Gleeble-1500熱模擬實驗機進行圓柱體等溫壓縮實驗。試樣為Ф7mm× 13mm的圓柱體;壓縮溫度為100℃～ 800℃;由連續擠壓輪轉速確定應變速率為0. 01s- 1～ 1. 0s- 1;總壓縮應變量為0. 5。熱模擬實驗的升溫速率為200℃/min,保溫時間為3min。具體實驗方案為,溫度100℃ ～ 800℃,溫度間隔100℃,應變速率分別為0. 01s- 1、0. 10s- 1和1. 0s- 1。H65黃銅合金的化學成分如表1。

2.結果與分析

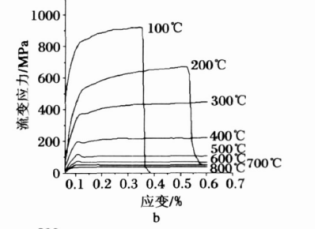

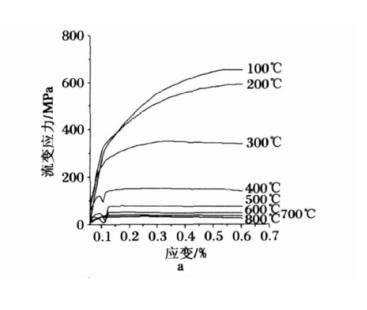

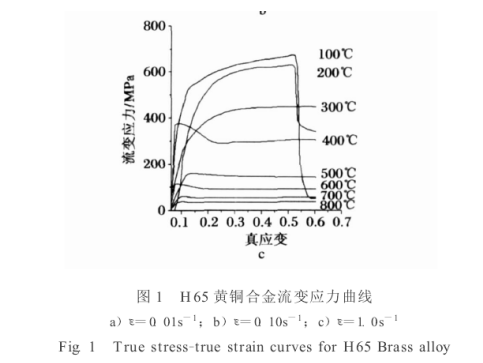

圖1所示為H65黃銅合金在變形溫度為100℃～ 800℃ 、應變速率為0. 01s- 1～ 1. 0s- 1熱壓縮條件下流變應力曲線。

1)由圖1可知, H65黃銅合金的流變應力隨試樣的變形程度的變化而呈現出不同的變化趨勢。H65黃銅合金在低溫時(100℃、200℃)較脆,所以在應變速率較大(0. 1s- 1、1. 0s- 1)時,試樣出現斷裂現象。其斷口形貌如圖2所示,其斷口沒有觀察到明顯的韌窩,而出現纖維組織,且壓縮時沿出現纖維組織處出現裂縫,證明H65黃銅低溫時韌性差易斷裂。

在壓縮變形初期,材料的流變應力隨應變量的增加而迅速增加,呈加工硬化趨勢,尤其是在變形溫度較低(300℃)時,流變應力始終呈明顯上升趨勢;然后隨應變量的繼續增大,由于再結晶產生軟化效應,此時流變應力趨于平緩甚至呈下降趨勢,但下降不明顯,即軟化不明顯。

2)在恒定的應變速率下,流變應力隨變形溫度的升高而減小,而在同一應變速率的較高溫度(400℃ ～ 600℃)時,流變應力曲線出現峰值,而后又趨于平緩。這是因?yàn)樵谕蛔冃螚l件下,隨著形變的增加產生加工硬化,超過某一形變量后發生動態再結晶軟化,當軟化速率與硬化速率平衡時,流變應力達到***大值;隨后隨著動態再結晶的進行,軟化速率大于硬化速率,應力逐漸下降;當發生完

全動態再結晶后,其晶粒組織和流變應力不隨形變量變化,即進入穩態變形階段[8]。當溫度為700℃～ 800℃時,流變應力曲線趨于平緩未出現峰值。這是因?yàn)殡S著溫度的增加,黃銅合金金屬原子動能增加,原子振動幅度增加,使得更多位錯被激活,滑移系增多,從而改善了黃銅合金晶粒的相互協調性,使得材料塑性增加,合金強度降低[9]。

3)當應變速率較低( 0. 01s- 1)、形變量較小時,材料出現瞬間的屈服,軟化較明顯,隨后隨著形變量的增大,加工硬化占主導地位,使得其流變應力增大,這種情況只發生在應變速率較小時,這說明流變軟化在較大的應變速率下,沒有足夠的時間發生充分的軟化;而在應變速率較低時,材料在成形過程中有充分的時間進行再結晶。

3.本構方程的建立

3. 1應變速率對流變應力的影響

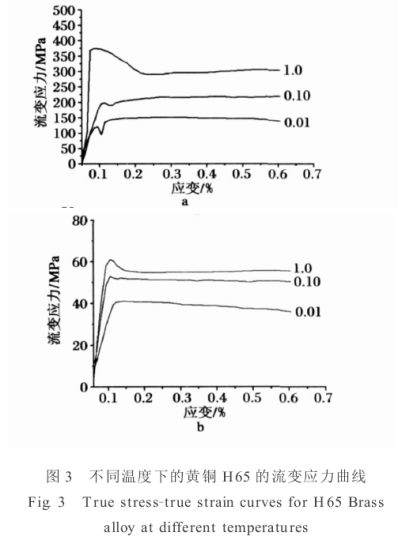

從圖3中看出,隨應變速率的升高,合金的穩態流變應力增大,但并不是成比例增大。金屬材料熱變形過程中,在任何應變或穩態下的高溫流變應力強烈地取決于變形溫度T和應變速率,通常采用不同的數學模型———本構方程來描述H65黃銅合金的高溫變形是一個熱激活過程,滿足Arrhenius關系[10-11]:

﹒ε= Aσ n·exp- QRT(1)

式中　A, n———均為與溫度無關的常數

　　　Q———熱激活能,反映材料熱變形的難易程度,是材料在熱變形過程中重要的力學性能參數

　　　T———絕對溫度

　　　R———?dú)怏w常數

　　　ε———應變速率

大量研究表明,式(1)能較好地描述銅合金常規的熱加工變形,如壓縮、扭轉、擠壓等[12]。所以將式

(1)兩邊取對數整理得

lnσ= mln﹒ε+ mQRT- ln A (2)式中　m———應變速率敏感指數, m= 1/ n,

令B= mQRT- ln A ,當T一定時,得m=  lnσ  ln﹒εT

(3)由于其應力應變曲線400℃ ～ 600℃出現峰值,而700℃ ～ 800℃趨于水平,所以400℃ ～ 600℃時流變應力取其峰值應力, 700℃ ～ 800℃時取其穩態應力;將不同變形溫度下黃銅合金變形時的流變應力和應變速率值代人式(3),繪制相應的ln﹒ε-lnσ關系曲線,如圖4所示。圖4表明, H65黃銅合金高溫變形穩態流變應力和應變速率的對數關系滿足線性關系。通過線性回歸,求出m和B值,由圖5可見,隨溫度的升高, m值減小,表明合金的變形抗力對應變速率的敏感程度減小。

為提高H65黃銅合金有限元模擬的準確性,故分段求得溫度400℃ ～ 600℃時斜率的平均值m=0. 143, n= 6. 993, 700℃ ～ 800℃時的m= 0. 0653,n= 15. 314;且求得每條直線的回歸相關系數在所有溫度下均超過0. 99。由此可以認為, H65黃銅合金在高溫壓縮變形時的流變應力-應變速率關系滿足指數關系的形式。

3. 2溫度對流變應力的影響

溫度的變化直接影響流變應力的大小(見圖3)。溫度的變化還可能使合金在變形時發生動態再結晶和動態回復等組織變化。由式(1)得

lnσ=QnRT+ln﹒εn-ln An(4)圖

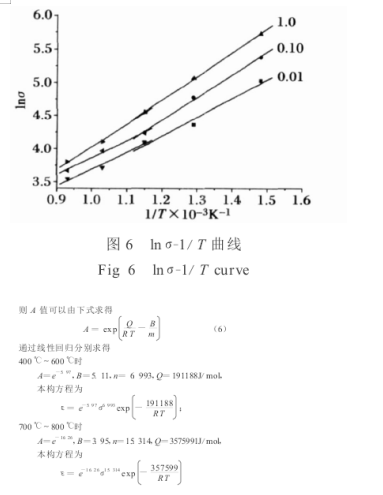

式(4)表明lnσ和1/ T之間的線性關系。lnσ-1/T的曲線如圖6所示,分析表明,在不同的溫度區間,曲線具有不同的斜率,這與文獻[13-14]中的結果有所不同;線性回歸分別求得lnσ和1/ T斜率的平均值為, 400℃ ～ 600℃時k= 3290, 700℃ ～800℃時k= 2810,在恒應變速率條件下變形時,假定一定溫度范圍內熱激活能Q保持不變,則熱激活能Q由下式求得

Q= nR  lnσ  1/ T﹒ε(5)

4.金相組織觀察

經計算,在不同的溫度區間得到不同的變形激活能,這與高溫變形時α相和β相的相對含量的變化有關。圖7為不同變形溫度的金相組織,可以觀察到H65黃銅400℃開始發生動態再結晶, 600℃時動態再結晶結束,發生動態再結晶后,晶粒得到細化,可以看到明顯的晶界(見圖7a、圖7b)。當溫度達到700℃時,組織形貌明顯不同,開始從β相中析出針狀α相(見圖7c),隨著溫度的繼續升高,α相含量增大并以針狀均勻分布(見圖7d)。表現在曲線上的特征為, 400℃ ～ 600℃先出現峰值再趨于平穩,而700℃ ～ 800℃未出現明顯峰值,曲線趨于水平且流變應力值減小。這合理地解釋了不同溫度區間具有不同的變形激活能的理論。同時,也充分證明了分段建立本構方程的合理性與準確性。分段建立的材料模型提高了有限元模擬的精度.

5.結論

1)在恒定的應變速率下,流變應力隨變形溫度的升高而減小,而在同一應變速率的較高溫度

(400℃ ～ 600℃)時,真應力-應變曲線具有明顯的峰值,溫度高于700℃時,真應力-應變曲線趨于水平,變形機制為動態再結晶軟化。

2)用Arrhenius方程的指數形式能較好地描述H65黃銅合金高溫變形時的流變應力行為,回歸相關系數在所有溫度下均超過0. 99。

3)應力敏感指數隨溫度的升高而減小,在不同的溫度區間得到不同的變形激活能,在400℃ ～

600℃時Q= 191188J/mol,在700℃ ～ 800℃時Q=357599J/mol。激活能的大小與α相和β相的相對含量的變化有關。

來源：中國知網    作者：王延輝
