摘 要: 本文介紹了連續擠壓技術在無氧銅帶生產中的應用，該技術生產的無氧銅帶不僅具有優異的力學性( Cu + Ag≥99． 99% ，氧含量≤5ppm，電導率≥101% IACS) ; 而且生產流程短、生產效率高、成材率高、交貨期短。

關鍵詞: 連續擠壓; 無氧銅帶

中圖分類號: TG372 文獻標識碼: A 文章編號: 1671 － 6795( 2011) 04 － 0029 － 02

無氧銅帶屬于技術含量高，具有高純、高導、低氧含量等特殊性能的材料，廣泛應用于電力、電器、電子、通訊等行業中，用于制造真空電子管、計算機、微型散熱器、柔性印刷電路板、連接器、同軸射頻電纜、光伏焊帶銅基材、干式 變壓 器繞 組 等 高 端 產 品 組件［1．2］。隨著全球經濟向節能降耗及環保方向發展的趨勢，對無氧銅帶的需求量不斷增加，其優良的產品性能對無氧銅帶的加工難度提出了較高的要求，特別是大長度、高精度、高表面質量的帶材加工，更是需要先進的加工工藝和設備來保證。

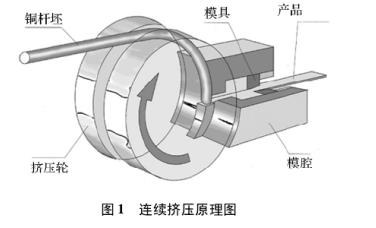

連續擠壓技術的工作原理如圖 1 所示［3］: 模腔位于擠壓輪側面，坯料在旋轉擠壓輪的帶動下進入擠壓腔內，在輪槽摩擦力的作用下，坯料溫度升高、壓力加大，達到一定值后便從?？字袛D出，形成產品。產品的尺寸與形狀取決于模具，只需更換模具即可生產出不同規格的產品。

1. 生產工藝

連續擠壓技術制造無氧銅帶的工藝流程如下:上引連鑄無氧銅桿—連續擠壓銅帶坯料—多道次軋制—成品退火—縱剪分切———包裝入庫連續擠壓技術制造無氧銅帶的關鍵工藝控制是上引連鑄無氧銅桿和連續擠壓銅帶坯料兩個方面。

1.1 上引連鑄無氧銅桿

選用高純電解銅為原料，將電解銅預熱烘干后進行熔化，結晶器水壓 2 ～ 4MPa，結晶器出水溫度 35℃～ 50℃ ，銅液溫度 1150℃ ± 10℃ 。銅液表面覆蓋經過烘干的木炭和石墨鱗片，利用在線精煉技術，確保無氧銅桿的高品質，其 Cu + Ag ≥99． 99% ，氧含量 ≤5ppm，電導率≥101% IACS。上引無氧銅桿的直徑為Ф20 ～ Ф30mm。

1.2 連續擠壓銅帶坯料

Ф20 ～ Ф30mm 無氧銅桿經過矯直，送入壓實輪與擠壓輪之間，擠壓輪槽內的銅桿在摩擦力的作用下被連續送入擠壓腔，坯料在腔體擋料塊前面沿圓周運動，經過摩擦剪切變形區、鐓粗變形區、粘著區、直角彎曲擠壓區等區域，***后進入腔體通過模具擠出銅帶坯料。銅帶坯料擠出模具后經過真空防氧化管及水槽冷卻、吹干至 20℃ ～ 30℃卷取。連續擠壓機轉速為3 ～ 10r / min，靴座壓緊壓力 30 ～ 40MPa，銅帶坯料擠出速度為 3 ～ 15m/min，

生產銅帶坯料規格 320 × 15mm。

2.技術優勢

2.1 無氧銅帶傳統制造工藝

傳統的無氧銅帶生產工藝主要由以下兩種:熔煉—水平連鑄—銑面—粗軋—中軋—退火

—精軋—成品退火—清洗鈍化—分切—包裝入庫;熔 煉—半 連 續 鑄 造—加 熱—熱 軋—銑 面—粗軋—中軋—退火—精軋—成品退火—清洗鈍化—分切—包裝入庫。這兩種方法簡稱為水平連鑄—冷軋法和半連續鑄造—熱軋法。

水平連鑄—冷軋法因投資少、工藝流程較短、產品率較高而受到重視，但是這種方法全部采用冷加工，其產品不能完全消除鑄態組織的缺陷，而且由于其熔煉工藝的局限性，其含氧量不穩定，很難滿足高純高導無氧銅帶的要求。

半連續鑄造—熱軋法采用熱加工，使金屬在完全再結晶條件下進行塑性變形，在此過程中由于大加工率且再結晶充分進行，可使鑄態組織中的縮孔、疏松、氣泡等缺陷能夠得到壓密或者焊合; 可使晶粒細化，顯著改善組織和性能。但是，熱軋需要加熱，工藝較復雜，資金投入大，能耗高，生產成本較高。

2．2 連續擠壓技術制造無氧銅帶的技術優勢

針對無氧銅帶傳統生產工藝的不足，連續擠壓法生產無氧銅帶具有以下優勢:

① 連續擠壓時雖然桿坯不加熱，但在擠壓倫凹槽內摩擦力的作用下，其變形溫度達到 6

00C 以上，在高溫高壓作用下，擠壓制品晶粒細小，組織致密，綜合性能優越，質量高;② 連續擠壓技術將壓力加工中無用的摩擦力變?yōu)榻饘僮冃蔚尿?qū)動力和加熱源，桿坯無需加熱;

③ 連續擠壓整個過程都在密閉的真空狀態下進行，帶坯擠壓出模后經防氧化管直接進入冷卻槽冷卻，表面光潔，無氧化皮產生，無需銑面，產品的成材率可達到 75% 左右;

④ 連續擠壓技術生產的無氧銅帶采用上引無氧銅桿為原料，上引無氧銅桿的純度及氧含量更容易控制，可以達到 TU0 無氧銅帶的要求( Cu + Ag ≥99．99% ，氧含量≤5ppm，電導率≥101% IACS) 。無氧銅帶分析測試結果見表 1，金相組織見圖 2;

⑤ 交貨期短，生產周期 7 天左右。連續擠壓技術生產無氧銅帶使整個工藝流程縮短，不但降低了整個銅板帶生產線的運營成本，而且對企業節能減排、綠色制造目標的實現貢獻巨大。

3.應用

連續擠壓技術生產無氧銅帶不僅具有熱軋法優異的力學性能，還具有高純、高導、低氧含量( Cu + Ag≥99． 99% ，氧含量≤5ppm，電導率≥101% IACS) 等優點，可廣泛應用于電力、電器、電子、通訊等行業高端產品組件的制作，如光伏銅帶、同軸射頻電纜、變壓器銅帶、電子沖壓件、貴金屬復合帶、計算機微型散熱器、柔性印刷電路板等。

4.結論

連續擠壓技術生產的無氧銅帶不僅組織致密、晶粒細小、力學性能良好、質量高，而且具有高純、高導、低氧含量( Cu + Ag≥99． 99% ，氧含量≤5ppm，電導率≥101% IACS) 等優點。該技術生產流程短、效率高、產品成材率高、交貨期短。在電力、電子、電器、通訊等行業廣泛用來制作光伏銅帶、同軸視頻電纜、變壓器銅帶、電子沖壓件、貴金屬復合帶、計算機微型散熱器、柔性印刷電路板等高端產品。

來源：中國知網   作者：駱越峰
