在鋰離子電池中，正負極活性材料通過涂布到基材上，做成極片，之后通過卷繞或者疊片的方式組成電芯。這里面所用到的基材主要有銅箔和鋁箔，目前的鋰電池正極為鋁箔，負極為銅箔，這是因?yàn)樵陔娢惠^高的正極，銅容易被氧化，同時鋁箔的表面有一層致密的氧化層，在高電位下對內部的鋁具有保護作用。本文主要聊聊負極常用的銅箔。

銅具有較高的機械強度和優異的導電性能，在地殼中的含量約為0.01%，在自然界中多以銅礦石的形式存在。銅箔根據其制造方式的不同，可以分為電解銅和壓延銅，壓延銅的延展性很好，生產具有較高的技術難度，其制備所需工序較多，成本較高，國內較少企業采用此法來生產，國際上做的較好的公司有美國的Olin brass, 日本日礦等公司。

目前電芯廠所用的銅箔多為電解法生產。1922年，Edison發明了連續電解銅箔的方法，并申請***，利用不斷旋轉浸沒在硫酸銅電解液中的金屬輥?zhàn)鳛殛帢O，不溶性金屬作為陽極，此法的誕生標志著電解銅產業的起步。1937年，美國的Anaconde銅廠將Edison的***用于生產實踐，成功生產出電解銅箔?？v觀電解銅箔的發展史，可以發現其始終跟隨著印刷電路板的趨勢，隨著鋰離子電池在消費電子產品的大規模應用，電解銅箔被帶入了一個嶄新的領域，作為負極的集流體，其良好的導電性，耐碾壓和低成本的特性，使其被迅速大規模的推廣應用?，F(xiàn)在隨著新能源汽車，5G和儲能的大規模推廣應用，電解銅箔的需求量呈現出一個新的爆發。

電芯的設計者為了在保證安全，循環等性能的前提下，要盡可能多的提升電芯的體積能量密度，在有限的電芯殼子中，裝入更多的活性材料，我想作為負極的集流體銅箔，未來可能會朝著以下幾個方向發展：

1 極薄銅箔：這個趨勢現在已經很明顯，從8um降低到6um，再到現在部分廠家小批量在導入的4.5um，也許未來還有4um以下的銅箔推向量產。這個作用也很明顯，就是盡可能的提升電芯的體積和質量能量密度，但這對銅箔的制造和電芯的涂布控制，都提出了更高的要求，畢竟越薄的銅箔，其在涂布過程斷帶的風險也越高。

2 打孔銅箔：即通過化學腐蝕的方法，在銅箔的表面造出微孔，降低基材的重量，提升電芯的質量能量密度，需要對孔徑的控制，刻蝕劑的種類進行優化，一是要防止孔徑過大，單面涂布漿料難以保持，二是要評估殘留刻蝕劑對電芯性能的影響，如循環，產氣等。

3 噴涂銅箔：這相當于在塑料基材上，雙面鍍銅，這樣在既保留了集流體電子導電這塊的功能，同時也降低了基材的重量，提升電芯的質量能量密度，但在制造過程中，可能會面臨冷壓，極耳焊接等工序的工藝的挑戰。

隨著新能源汽車滲透率的不斷提升，現有銅箔的產能也愈發不足，供需存在一定的缺口，預計未來銅箔行業會逐步的擴產，來滿足動力電芯的市場需求。

電解銅箔的制備主要分為溶銅，生箔和表面處理三步。溶銅過程即在溶銅槽中，將銅料和硫酸混合，反應生成硫酸銅溶液，化學反應式如下：

Cu+O₂→CuO

CuO+H₂SO₄→CuSO₄+H₂O

溶銅工序需要注意管控環境中的粉塵，原料液中的異物，防止后續沾在銅箔表面，產生凹凸點，這種情況可能會在涂布時候，掛到模頭，產生斷帶。所以在此步驟要增加過濾工序，徹底將溶液中的雜質過濾掉。

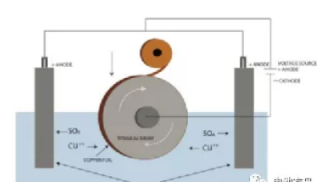

將溶解銅工序得到的CuSO₄溶液作為電解液，利用大直徑的鈦輥?zhàn)鳛殛帢O，弧形的鉛合金板作為陽極，控制電化學工藝參數，溶液中的銅離子就會在陰極析出，形成連續的銅層。通過陰極輥的連續轉動，沉積的銅箔會不斷的剝離成卷，得到生箔，示意如下圖：

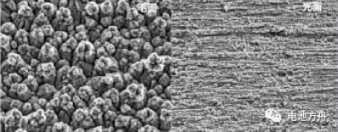

銅箔有毛面和光面之分，同陰極輥接觸的光面，而與電解液直接接觸的是毛面，其SEM圖如下：

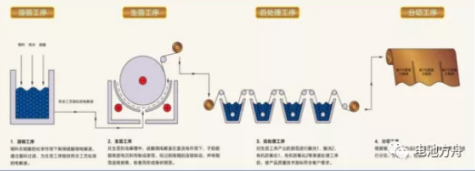

由于銅容易發生氧化，得到生箔后，還需要進行粗化，鍍阻擋層和抗氧化層，以便于存儲運輸。具體的過程示意圖如下：

由于不同廠家電芯的型號，生產工藝的差異，如卷繞，疊片等差異，對于基材銅鋁箔來說，一個寬度很難為不同廠家所通用，所以需要在分切工序，分切成企業所需要的特定寬度。
