空調主要由壓縮機、換熱器、自動控制系統組成,其中換熱器中的銅管被稱為空調的“血管”,“血管”的好壞將直接決定空調的品質,下面我們結合生產實踐,談一談銅管在空調中應用時常出現的問題。

銅管是制冷裝置加工制造的重要原材料,它主要有兩種用途：

1、制作換熱器。是空調的蒸發器、冷凝器的重要組成部分。

2、制作連接管道和管件。

不論是哪種用途,它都是制冷劑的通道,作用十分重要。在應用過程中，我們一方面要求銅管生產企業提供優質的銅管,另一方面也要求空調制冷企業妥善地使用銅管。

空調器用銅管生產簡介01

1.1 工藝流程

銅管的制造目前可以分為兩種工藝流程。

●流程1:傳統的擠壓工藝:鑄錠—(斜軋穿孔)擠壓—軋制—盤拉—成卷—退火。

●流程2:新型鑄軋生產工藝:

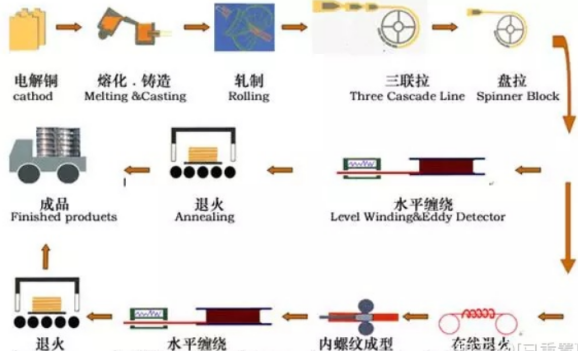

新型鑄軋生產工藝流程圖

1.2 銅管對外供貨的幾種狀態

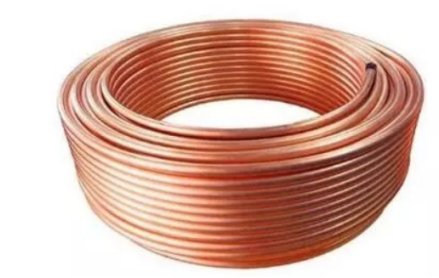

銅盤管:目前主要用于兩器主管、連接管、管件等。

特點:運輸方便,用戶在使用的過程中不受長度的***。

蚊香盤:主要用于維修市場。

特點:使用方便。

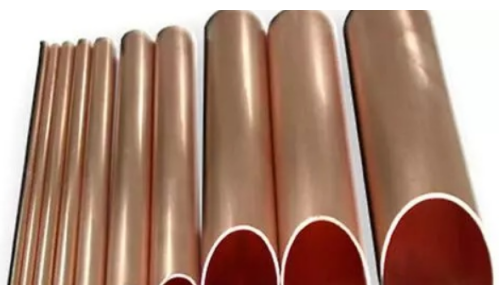

直條管:主要用于中央空調、連接管。

特點:運輸不便,使用中有長度的局限性。

銅管使用過程中常出問題02

2.1 銅管泄露

銅管泄露是空調的致命缺陷,一旦泄露，空調中的制冷劑將全部泄露出來,空調缺乏換熱的”血液”,也因此失效。對于銅管的泄露問題原因比較復雜,下面就經常出現的泄露原因予以闡述。

● 制造方面的原因

①渦流探傷漏檢。

GB規定了銅管必須進行100%的渦流探傷,并規定了校核探傷儀用的樣品管上的人工缺陷(通孔)直徑,以保證渦流探傷的靈敏度,防止超標的缺陷漏檢。

這項要求，在正規大型銅管廠是能夠充分保證的,因為探傷是在線檢測,這種在線渦流探傷保證了管子所有長度都經過渦流檢測,是100%的探傷。

有的銅管廠則不是這樣，或者不經過渦流探傷,或者是用低標準的渦流探傷儀抽檢。這樣銅管就存在超標的缺陷漏檢或未檢測,造成用戶使用時空調泄露。

②渦流探傷檢出缺陷，但是銅管表面未做標記或標記不準確、不清楚。

在銅管的生產過程中,渦流探傷檢出的缺陷要求用墨跡在超標的缺陷上覆蓋,以便在使用的過程中使用者可以將有缺陷的銅管剔除。

但是由于生產廠家在生產過程中選擇的墨水附著力不夠、噴墨的噴槍調整不合適、烘干不徹底、墨水的成份遇到高溫褪色等原因,造成無法將渦流探傷檢出的缺陷挑出,一旦有缺陷的銅管用在空調器上勢必造成泄漏。

● 用戶使用方面的原因

用戶使用銅管制作兩器工藝流程:切斷-彎管-脹管-清洗-焊接-試壓。

①誤用渦流探傷檢出的缺陷管。

在正常的銅管生產狀況下,銅管渦流探傷不僅標出每盤銅管上的傷點數目,而且將傷點部位涂上黑色標記,以便用戶在使用中識別挑出這段“黑管”。

空調制冷企業要對操作工人特別是新上崗的工人講清楚，以便預防這種帶傷的管子裝到空調制冷裝置上。

我們深入用戶服務時已多次發現這個問題,有的工人問我們這管子上的黑色是怎么回事,有的則是解剖不合格產品時，恰恰是由于“黑管”裝到產品上造成空調制冷裝置泄露。

②加工的問題。

空調主管在形成兩器的過程中要經過彎管、脹管、擴口、焊接等環節。

在彎管的過程中由于彎曲部分要經過局部受力,造成局部的過拉伸,形成開裂、暗裂等問題,一旦填充制冷劑,往往在此處發生制冷劑泄露。

銅管穿過翅片后,要在脹管機上脹管,脹管機分為立式和臥式兩種,立式脹管機主要脹長度相對小的兩器,效率比較高;臥式脹管機主要擴脹長度較長的兩器,效率比較低。

在脹管的過程中,由于脹芯是通過與銅管內徑過盈來將銅管尺寸變大,使銅管的外徑與鋁箔散熱片充分接觸。脹管的過程極易出現脹頭劃傷銅管,形成穿透傷造成銅管泄露;有時由于鋁箔內孔的毛刺過大,在脹管的時候毛刺刺透銅管造成泄露。

③焊接不良造成的泄露。

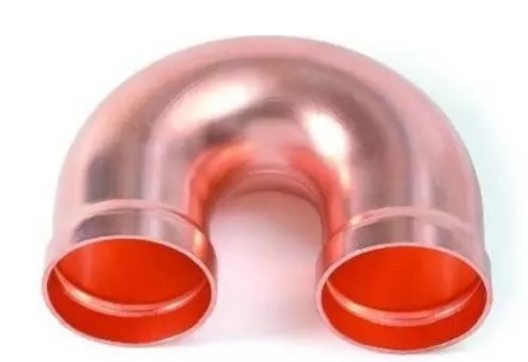

銅管在穿入帶孔的鋁箔后,管與管之間要聯結起來,需要用小彎頭聯結,為了聯結牢固,在生產過程中,用焊料將小彎頭與銅管焊接在一起；

焊接方法分為手動與自動兩種,焊接時由于焊料質量、銅管擴口、焊接表面有異物等原因,造成焊接不實,形成虛焊,造成制冷劑泄露。

2.2 銅管開裂

銅管的開裂主要集中在銅管脹管、擴口工序。在兩器的生產中,銅管脹管、擴口是一個連續過程,往往復合到一個工序完成。

引起銅管開裂的原因比較多,其主要原因如下:

①銅管本身質量的原因。

銅管本身質量的原因可以分為外表面缺陷、內表面劃傷、內表面氧化等。

銅管在脹管、擴口的冷加工變形中,表面受拉應力而伸長,當銅管外表面有深度傷痕時,銅管外表面承受不了表面拉應力,形成拉斷現象,也就是我們看到的銅管外表面開裂。

銅管內表面劃傷造成的開裂機理與外表面有傷痕造成的開裂機理相似。銅管內表面有氧化時,在脹管時由于氧化銅管內表面的摩擦力與沒有氧化銅管內表面的摩擦力不等,造成相同長度的銅管下墩長度尺寸不一致,擴口時下墩量小的銅管伸出長度長,造成擴口過大而開裂。

②用戶使用方面的原因。

銅管在使用中,往往是盤管校直、切割定尺,切割常采用無屑切割。

銅管熱處理后表面比較軟,在進行無屑切割時,當切刀不利或切割時下刀過大都會造成銅管縮口過大或毛刺過多,形成端口飛邊、端口硬化,造成擴口時開裂。

一個換熱器由許多“U”型管組成,各“U”型管的長度及每個“U”型管兩個端頭的長度的一致性要求非常高,當彎制“U”型管時,由于設備或調整的原因造成各“U”型管的長度及每個“U”型管兩個端頭的長度差別過大(大于2mm),所以擴口時就會出現因端口過長銅管伸出長度過長而造成擴口過大而開裂。

2.3 彎管起皺、斷裂

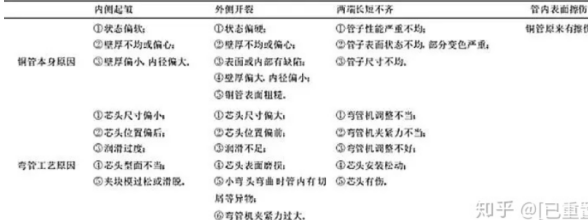

銅管彎管起皺、斷裂發生在制作“U”型管工序,銅管在本工序往往報廢較多。造成彎管起皺、斷裂的原因見下表。

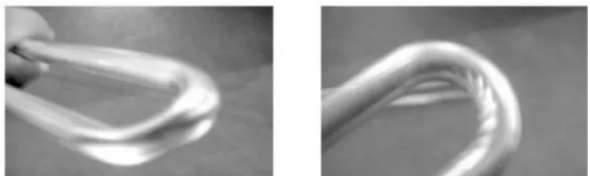

左：外側起皺右：內側起皺

銅彎管中的問題03

銅管焊接過程中,若操作不當極易發生虛焊、熔蝕和溶穿、過燒與燒穿等缺陷。虛焊是在兩器焊接過程中經常出現的質量問題,產生的原因主要有:

●擴口小,釬焊焊料不易進入，造成焊接不牢;

●焊接時加熱不均勻,造成部分釬焊焊料未被完全加熱熔化;

●焊接處銅管的表面有油、氧化物、殘?zhí)嫉任镔|(zhì);

●焊料本身的質量問題。

致使焊料未能填滿套接接頭全長或不能完全將套接接頭全長焊接,造成泄露。熔蝕和溶穿造成泄露。

總之,造成銅管出現的失效因素還有許多，如內、外表面氧化,因此，在使用的過程中要加強過程控制,掌握好工藝要求。

常見銅管的分類04

紫銅管：

銅含量達到99.90%以上，擁有銅金屬這一優質基礎類金屬的良好特性，廣泛使用在工業及民用各個領域中，并發揮著重要的作用。主要有TP2，T2，TU1三類。

TP2是磷脫氧銅，含有0.015-0.04%的磷成份，擁有的良好焊接和冷彎性能，在空調制冷連接管、灶具氣路連接管，電熱管等制造領域被廣泛使用。

T2是純銅，銅含量高于99.90%，當用戶對材料有較高的導電性能要求時，T2銅管將是***。

TU1是無氧銅，銅含量≥99.97%，氧和雜質含量極低，純度高，導電、導熱性極好，延展性好，加工性能和焊接、耐蝕、耐寒性均好。因其生產的高要求與高成本，其產品價格大大高于其他類別的紫銅管。

黃銅管:

銅鋅合金管，牌號中H字母后的數字往往代表其銅含量的中間值，鋅含量為其余量。不同牌號的黃銅管，隨著銅含量越來越高，總體表現出更好的品質與延伸性能。主要用作水管及涉水的連接件。

特點：銅管具備堅固，耐腐蝕的特性，重量較輕，導熱性好，低溫強度高，可在多環境中使用。

來源：網絡整理
