在選擇銅排時，需注意：

（1）一般要選擇銅、鋁排的寬度應與斷路器的出線端寬度一樣，在直接負荷側可適當?shù)臏p少母排的厚度，以滿足要求；而在分支母線與斷路器連接時，母線沖孔為圓孔，進行連接，MNS/GCK在下進、出時分支零排不必制作，但上進、出時一定要制作。

（2）柜內零排和地排根據進出線方式確定安裝在柜前還是柜后；低壓計量柜為方便安裝互感器，銅排在計量室內應斷開，用搭接塊連接，搭接塊的長度應滿足互感器安裝檢修的標準，其它直接連接，大于等于4000A以上采用絕緣板母線夾固定，禁用絕緣子。

（3）中高壓母線在穿過金屬板時，應提供相配套的套管和采取其它絕緣措施；

（4）母線應采取絕緣支持固定，以保證母線之間及母線與其它部件之間的距離不變，固定距離為水平兩固定點不超過1000mm，垂直兩固定點不超800mm，銅、鋁母線彎曲后不得有裂紋和嚴重起皺現象，皺紋高度不得大于1mm，彎曲半徑一般不小于排后的2倍，銅、鋁母線彎曲后不開裂、嚴重起皺的前提下，允許彎曲半徑等于母線厚度；

（5）銅鋁母線與電器元件連接觸面應平整光潔，連接件的邊緣及孔口應無毛刺及凹凸不平現象；

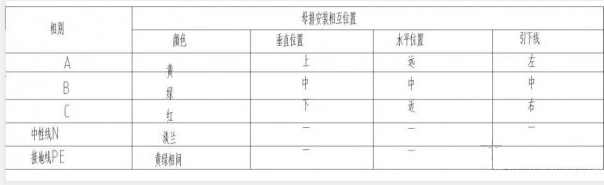

（銅鋁母線的相序及顏色排列）

（6）銅鋁母線的相序及顏色排列表規定應如上圖所示部署；

（7）母線連接處不得有油漆，油漆界面應平直，不得有明顯的彎曲和不值現象，同一元件的同一側各項母線端的油漆界面應無明顯的不整齊現象，界面不得相差5mm。

（8）銅、鋁母線的螺栓連接及支持連接處，母線與電器元件的連接以及距所有連接處10mm以內的地方不得涂漆；

母線與母線，母線與分支母線及電器元件連接時，其搭接面應符合以下規定：

1）銅排與銅排連接時，表面應進行鍍錫處理，客戶有要求，應滿足客戶要求；

2）鋁排和鋁排連接時，可直接連接（搭接面要清除氧化層）。

3）銅排與鋁排連接時，銅排須鍍錫或鍍銀，在特殊條件下應使用銅鋁過渡片。

（9）母排搭接時接觸面應平整、無氧化膜，經加工后其截面積減少值應符合以下規定。

1）銅排應不超過原截面的3%;

2）鋁排應不超過原截面的5%。

母線安裝的工藝要求：

1）母線的排列應層次分明，整齊美觀，橫平豎直。

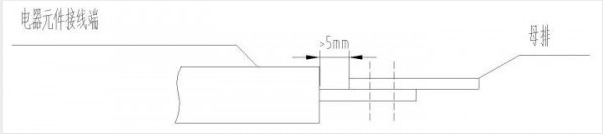

2）銅、鋁母線與電器元件連接時，母線與電器元件端的根部應有不小于5mm的空出地位（如下圖）。

                                      （母線與電器元件端連接圖）
