低壓銅排設計時需要考慮以下幾個方面：

一、水平母線長度計算注意點

二、進線分支母線長度計算

三、框架斷路器柜母排計算注意點

四、垂直排如何選擇？

五、抽屜銅排長度如何計算

六、電容柜銅排如何選擇？

一、水平母線長度計算

水平母排的計算，除了和柜寬有關外，還要考慮以下幾點：

1、如有要求母排出柜頂200，實際上銅排的總長度不僅是200，還要包括柜內與主母線搭接部分，通常的長度要按400計算。

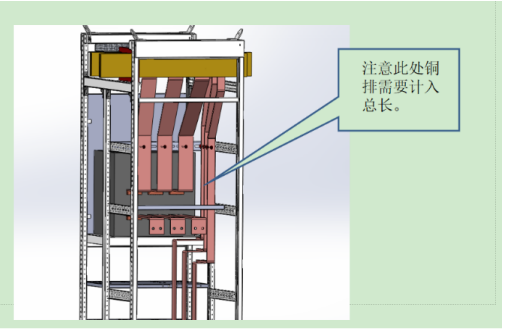

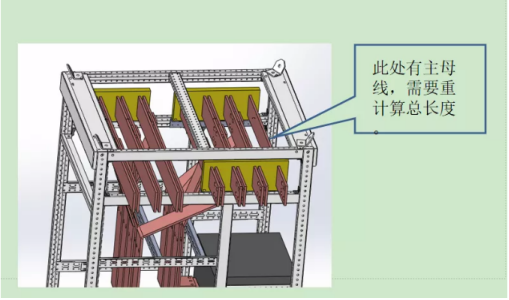

2、上進線的水平母銅排長度為柜寬，此種計算僅適用于上進線。側進線前后均有水平母線，要將這部分因素考慮進去。原則上至少要加一半柜寬的主母排，為防止出現銅排少算的情況，建議***好增加一臺柜的主母排量（如下圖）。

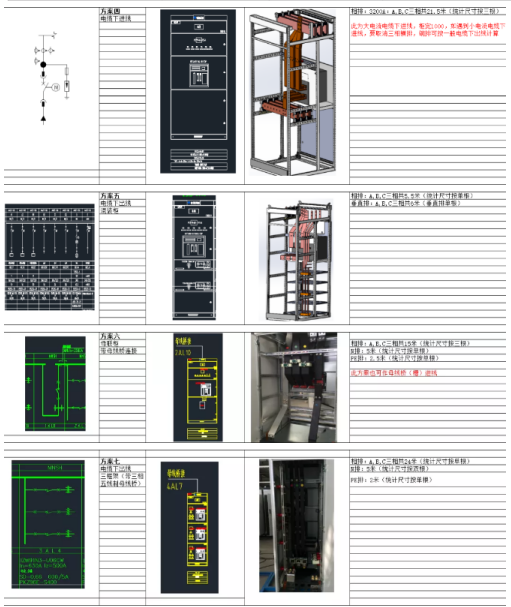

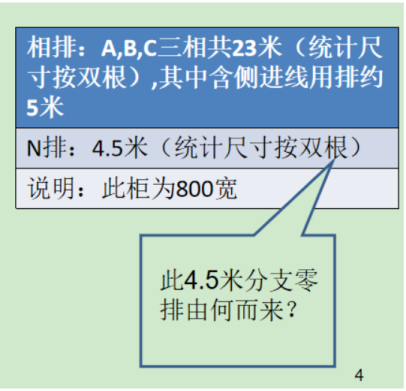

 二、進線分支母線長度計算（銅排側進線）

說明：增加的那一臺柜寬的主母排量核算到進線分支排中，以下銅排長度未含主母排。

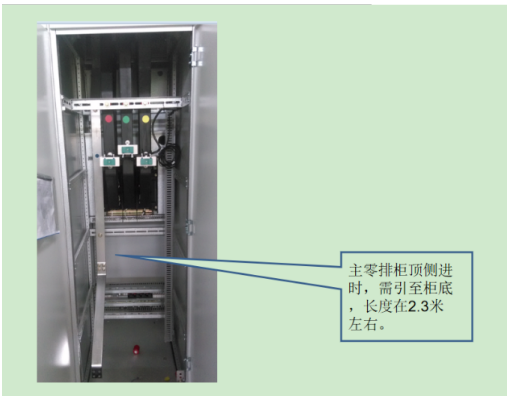

說明：零排為柜頂側進或采用三相四線、三相五線母線橋（槽）進線時，均需增加此根引下零排的報價。如果是三相五線引進，則還需增加引下地排的報價：即分支地排也需報2.3米左右。

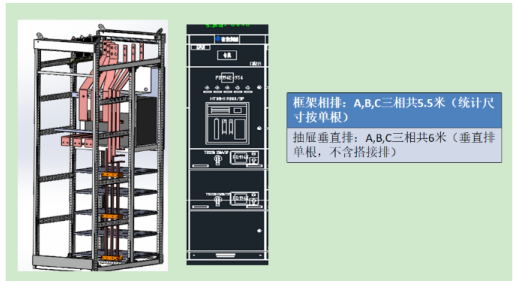

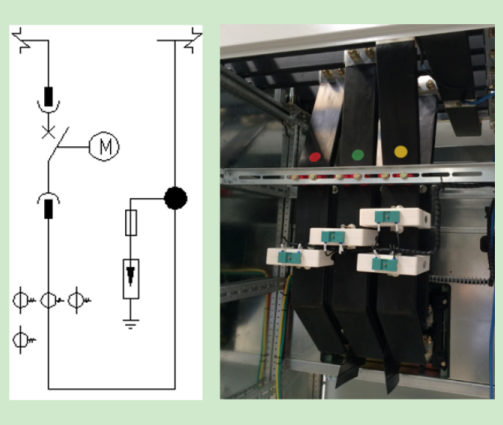

三、框架斷路器母排長度計算注意點：

混裝柜的銅排計算方式應該為一臺框架斷路器+一臺抽屜柜的量，而不是僅僅是按照單臺框架或單臺抽屜的量計算。

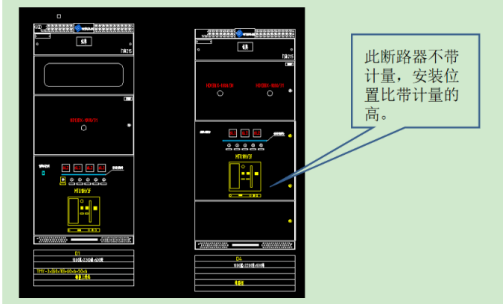

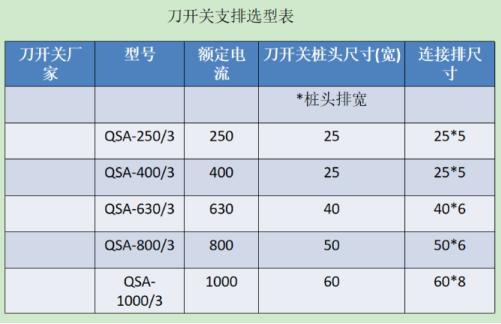

進線柜同時帶計量的方案，由于計量室通常要比正常的低壓儀表室高0.2米要在原有銅排長度的基礎上每相增加0.4米。斷路器上方帶刀熔開關的方案，也要考慮銅排總長度增加0.4米。

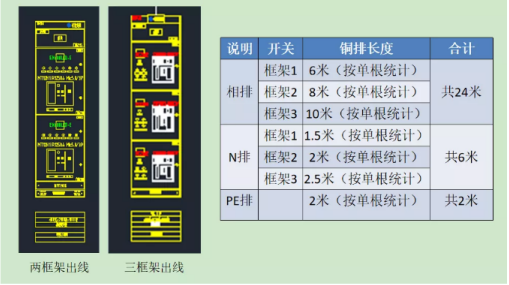

多個框架出線的柜子每個框架對應的銅排長度不一致。

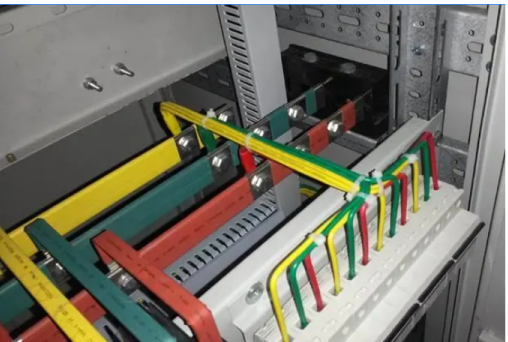

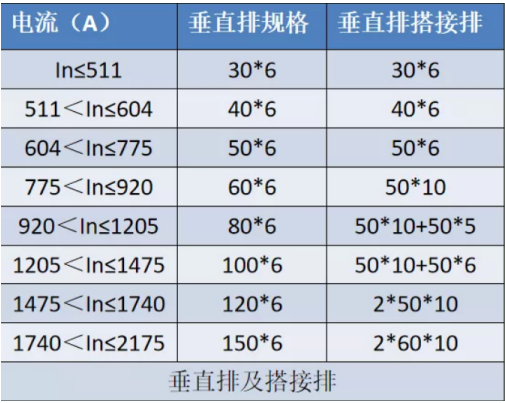

四、抽屜柜垂直母線規格及長度的計算方法：

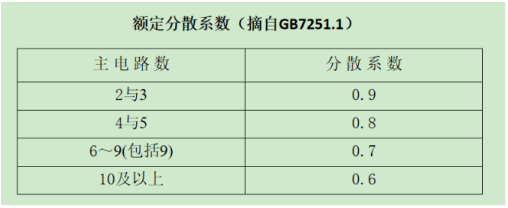

成套設備中或成套設備一個部分中（例如一個框架單元）有若干主電路，在任一時刻所有主電路通過的電流大值的總和與該成套設備或該成套設備的選定部分的所有主電路額定電流總和的比值，即為額定分散系數

以某個出線柜為例：出線柜共有7個塑殼，總額定電流1200A，則帶入分散系數后為1200*0.7=840A

滿抽屜時柜體垂直排單相長度為1955，按2000mm報價；

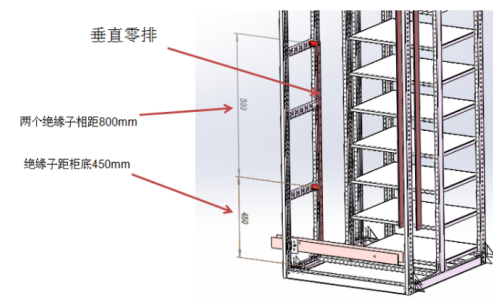

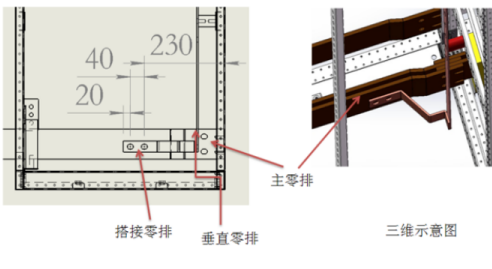

搭接排平均每相單根500（母線框前置）400（母線框后置），報價統一按500mm考慮抽屜柜垂直零排長度為12.00+0.300+0.300=1.8米

說明：北京地區要求必須有垂直地排與垂直零排并排布置，報價時遇到北京項目需報此根銅排，長度與零排一致，規格根據GB7251.1相關要求執行（見下頁）。

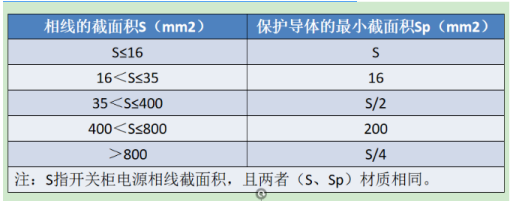

保護線（PE）的截面在無特殊要求時按下表執行

注意：

1.主母排的PE排圖紙中有要求時，原則上按圖紙中規格執行，如無要求，則按上表執行；如果可以進行方案優化時，則按上表進行優化。

2.垂直零排的參考對象為垂直排。

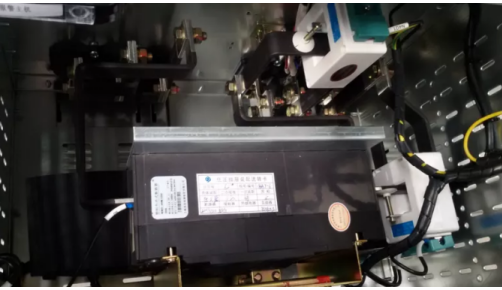

抽屜內部的銅排總長為0.24+0.32+0.32+0.5+0.2+0.37+0.4+0.4+0.2*2=3.15米，報價時可按3.5米考慮

六、電容柜中銅排長度計算：

電容柜里面有個三相橫排的概念，三相橫排通常與柜寬相同。電容柜的柜寬通常為800、1000、1200。如果按常規的800寬，則現有的標準每相2米（豎排+橫排）。如果柜寬加寬，請補上相應的銅排長度。即1000寬每相加0.2米，1200寬每相加0.4米。

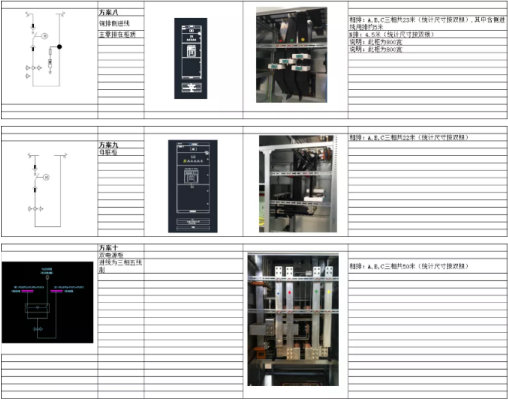

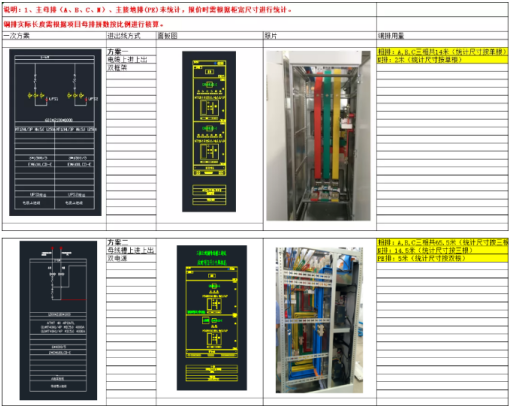

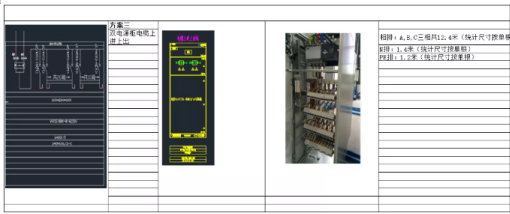

還有其他如雙電源柜、母聯柜、電纜進線柜等柜型的銅排用量可參考附件“低壓銅排用量”所示文件。
