一、銅的分類

1、紫銅

紅銅即純銅，又名紫銅。它不一定是純銅，有時(shí)還加入少量脫氧元素或其他元素,以改善材質(zhì)和性能,因此也歸入銅合金。中國紫銅加工材按成分可分為：普通紫銅(T1、T2、T3、T4)、無氧銅（TU1、TU2和高純、真空無氧銅）、脫氧銅（TUP、TUMn）、添加少量合金元素的特種銅（砷銅、碲銅、銀銅）四類。適量的鉛、碲、硫等能改善可切削性。

2、黃銅

以鋅作主要添加元素的銅合金，具有美觀的黃色，統(tǒng)稱黃銅。銅含鋅低於36％的黃銅合金由固溶體組成，具有良好的切削性能，如含鋅30％的黃銅常用來制作彈殼，俗稱彈殼黃銅或七三黃銅。含鋅在36～42％之間的黃銅合金由和固溶體組成，其中***常用的是含鋅40％的***黃銅。為了改善普通黃銅的性能，常添加其他元素，如鋁、鎳、錳、錫、硅、鉛等。黃銅又分：

1）普通黃銅，它是由銅和鋅組成的合金。
   代號(hào)用"H＋數(shù)字"表示，H表示黃銅，數(shù)字表示銅的質(zhì)量分?jǐn)?shù)。如H68表示含銅量為68%，含鋅量為32%，的黃銅，鑄造黃銅則在代號(hào)前"Z"字，如ZH62。H90、H80單相，金黃色，故有金色共稱之，稱為鍍層，裝飾品，獎(jiǎng)?wù)碌?。H68、H59屬于雙相黃銅，廣泛用于電器上的結(jié)構(gòu)件，如螺栓，螺母，墊圈、彈簧等。一般情況下，冷變形加工用單相黃銅熱變形加工用雙相黃銅。

2）特殊黃銅

在普通黃銅中加入其它合金元素所組成的多元合金稱為特殊黃銅。常加入的元素有鉛、錫、鋁等，相應(yīng)地可稱為鉛黃銅、錫黃銅、鋁黃銅。加合金元素的目的。主要是提高抗拉強(qiáng)度改善工藝性。

代號(hào)：為"H＋主加元素符號(hào)（除鋅外）＋銅的質(zhì)量分?jǐn)?shù)＋主加元素質(zhì)量分?jǐn)?shù)＋其它元素質(zhì)量分?jǐn)?shù)"表示。

如：HPb59-1表示銅的質(zhì)量分?jǐn)?shù)為59%，含主加元素鉛的質(zhì)量分?jǐn)?shù)為1%，余量為鋅的鉛黃銅。

3、白銅

以鎳為主要添加元素的銅合金。銅鎳二元合金稱普通白銅；加有錳、鐵、鋅、鋁等元素的白銅合金稱復(fù)雜白銅。

4、青銅

原指銅錫合金，后除黃銅、白銅以外的銅合金均稱青銅，并常在青銅名字前冠以***主要添加元素的名，如錫青銅、鉛青銅、鈹青銅和磷青銅。代號(hào)：表示方法為"Q+主加元素符號(hào)及質(zhì)量分?jǐn)?shù)+其它元素的質(zhì)量分?jǐn)?shù)"所組成。鑄造產(chǎn)品則在代號(hào)前加"Z"字。錫青銅按生產(chǎn)方法可分為壓力加工錫青銅與鑄造錫青銅兩大類。

二、銅的外觀

白銅、黃銅、紅銅（也稱為"紫銅"）、青銅（青灰色或者灰黃色）是從顏色上區(qū)別的。
   其中白銅、黃銅極易區(qū)分；紅銅是純銅（雜質(zhì)<1％）、青銅（其他合金成分5％左右）稍難以區(qū)別。未氧化時(shí)，紅銅色澤較青銅亮，青銅略帶青色或黃色偏暗；氧化后，紅銅變?yōu)楹谏嚆~則位青綠色（多水的有害氧化）或者巧克力色。

三、銅的鋸切性能

從切削力上來分析，從大到小分別分為：青銅、白銅、黃銅、紫銅。

紫銅往往太粘，排屑困難，容易粘屑，因此，在鋸切時(shí)一般采用大前角的雙金屬帶鋸條進(jìn)行鋸切。由于其切削力相對(duì)較小，也有廠家對(duì)它采用高速鋸切的方式，線速度一般設(shè)定在800m/min左右，不同于高速切鋁的速度，高速切鋁一般在2000米/min及以上。

黃銅相對(duì)于紫銅而言，切削性能反而更好，猶如10號(hào)鋼相對(duì)于45號(hào)鋼。主要是由于其斷屑性能優(yōu)于紫銅。

白銅由于有鎳元素的加盟，其導(dǎo)熱性不如前兩者，因而散熱能力不如前兩者，對(duì)刀具磨損會(huì)大一些。

青銅是這幾種銅中***難切的材料，有的用于做電極和耐磨件的青銅，其硬度會(huì)高于40HRC，因此，青銅切削可采用硬質(zhì)合金帶鋸條進(jìn)行鋸切。但易切的青銅（添加了有利于冷加工的元素）仍可以采用高低齒雙金屬帶鋸條或者其他性能優(yōu)越的帶鋸條進(jìn)行鋸切。

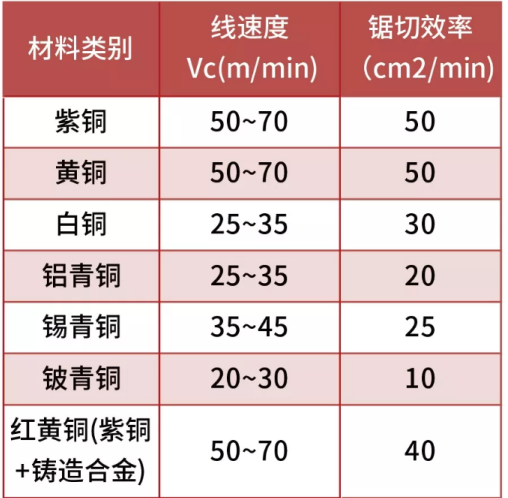

四、鋸切參數(shù)

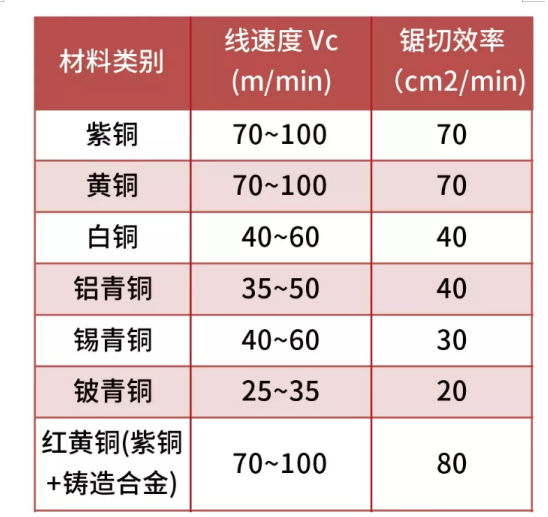

硬質(zhì)合金帶鋸條鋸切參數(shù)

來源：鋸切技術(shù)   作者：郭喜如

免責(zé)聲明：本站部分圖片和文字來源于網(wǎng)絡(luò)收集整理，僅供學(xué)習(xí)交流，版權(quán)歸原作者所有，并不代表我站觀點(diǎn)。本站將不承擔(dān)任何法律責(zé)任，如果有侵犯到您的權(quán)利，請(qǐng)及時(shí)聯(lián)系我們刪除。
