一、行業現狀

目前的銅排市場上，主要包含以下幾種產品：

?硬銅排，通常使用在在緊湊型電池組空間內，充當導體其絕緣有熱縮管/模內注塑浸塑等

?軟銅排，多層薄銅箔疊層，具有高柔軟性可提供各種彎曲、扭曲和折疊形狀，以適應所需的空間，且可更換絕緣滿足各種溫度或絕緣要求。在目前的應用場景里應用廣泛。

?FlatWire銅排，用于連接HEV、EV和ESS行業中的單個蓄電池單元和電氣部件，適用于混合動力電動汽車、電動汽車和ESS的充電電池，也可作為主電源和配電設備之間的傳統母線（模具）連接的替代方案。

二、現狀應用

作為一種更適合目前行業發展需求的電池包內部連接解決方案，軟銅排得到了越來越多的應用。軟銅排是一種帶有柔軟性的通電用BUSBAR(累加可通電的薄銅板)，在電池包內部結構設計過程中，可根據需要的形象進行折彎，實現布局***適化，同時，也可根據使用環境(溫度,絕緣要求電壓等)條件變更絕緣材質，產品頂端與組裝面形象吻合，無需附加連接部品。

在產品開發過程中，需要的ToolingCost較低，可應用于類似電池包等狹窄空間(提供***適布局)，因?yàn)閹в幸欢ǖ娜彳浶裕阌诮M裝，相對一般的BUSBAR,可容許公差可以較大。

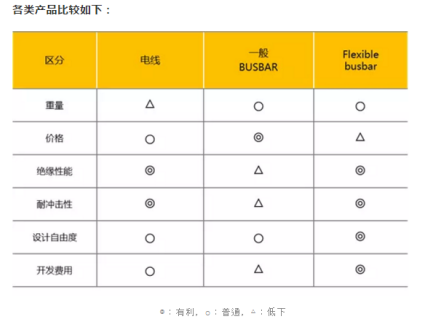

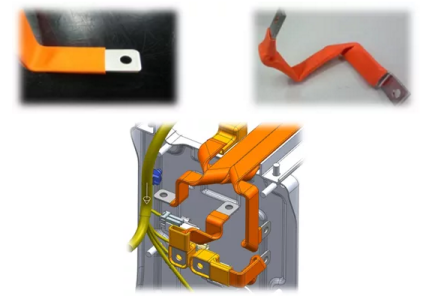

下圖為使用軟銅排的在狹小空間布置實例：

二、軟銅排設計

-FlexibleBusbar 滿足顧客式樣方案

1. 根據顧客電流式樣，選定導體面積（根據空間布局選定導體的寬和高）

2. 考慮Flexiblebusbar經過的區間的周邊環境及F/B的固定部位,設計路徑.

3. 根據LS電纜FlexibleBusbarSpec，進行信賴性test

-對FlexibleBusbar構成的定義

1. FleibleBusbar:累加薄銅板滿足導體面積，套絕緣護套后跟具需要的布局進行折彎而制作出來的產品

2. 導體:通過累加薄銅板，形成可通電的busbar形狀[材質:銅]

3. 絕緣護套:為保證產品絕緣性能的護套[TPE]

4. MicaTape:需確保耐火性時使用的絕緣膠帶其中含有軟質mica(Optional).

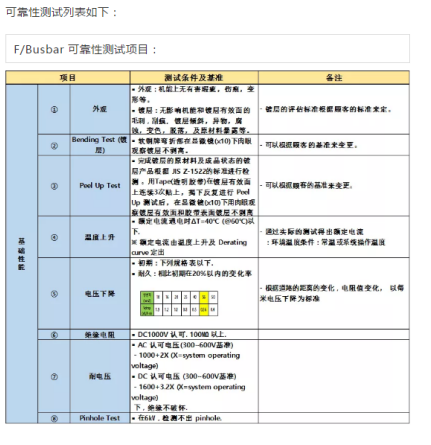

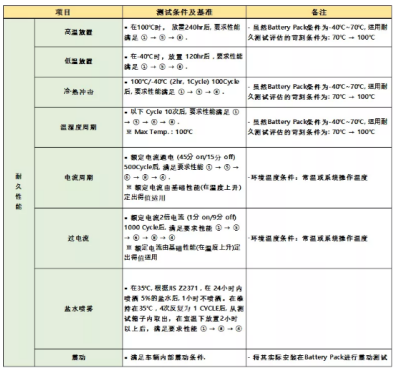

-FlexibleBusbar構成材質1)導體(薄板)： 材質:銅鍍層:Sn0.5~1.0?  厚度:0.25mm±0.022)絕緣護套:TPE3)MicaTape:厚度為0.15mm，含有MICA成分的Tape.-可靠性測試。

一個成熟的軟銅排的產品都需經過上述的設計和試驗確認。

來源：線束中國 作者：中線學社
