摘要對降低無氧銅連鑄錠的含氧量和裂紋消除進行了研究。首先通過保溫熔煉整體爐的研制將保溫、熔煉工序合二為一，將銅合金傳統上的三段式制備方法升級為熔煉保溫和連鑄的兩段式制備方法；其次，提出并實現了控制熔體流動與停止的閘閥技術，***后對寬厚比為６５０ｍｍ／２０ｍｍ的無氧銅鑄錠的裂紋缺陷進行了分析，通過設置合理的冷卻參數，控制鑄錠的含氧量≤０．０００?。矗?，使鑄件密度增大到８．９４～８．９５ｇ／ｃｍ３，裂紋完全消除。

關鍵詞水平連鑄；無氧銅鑄錠；含氧量；作者：丁磊

無氧銅因具有導電性優良的特點而用在電真空和電力等行業，主要用作制造真空管、計算機、微型散熱器、柔性印刷線路板、連接器、同軸射頻電纜、干式變壓器繞組等高端產品件［１］。國內無氧銅板帶材制備方式主要有兩種，一是立式連鑄、熱軋、冷軋、氣隙退火；

二是水平連鑄、冷軋、氫保護、臥式退火。前者能耗高、流程長，后者能耗低、流程短。

因市場需求，國內水平連鑄生產無氧銅板帶材得到了大力發展［２，３］，但仍存在無氧銅板材含氧量高、有裂紋和密度低等問題，難以滿足相關要求［４，５］。傳統銅合金連鑄過程方式為熔煉、保溫和拉鑄三段式，即熔煉、保溫是獨立的爐子，熔體經由爐體表層的流槽由熔煉爐流到保溫爐中，熔體流動過程中與空氣接觸。目前國內水平連鑄較國際上先進的真空熔煉方法有以下幾個技術不足：①熔煉及流動的過程中吸入空氣；②大寬／薄比鑄錠表面和內部易產生嚴重裂紋；③熔體粘度大，結晶器中的石墨結晶區易氧化而縮短工作壽命［６，７］。為使水平連鑄方法接近或達到真空熔煉方法的低含氧量和高密度的水平，本課題研制一體爐，改進了結晶器，研究了寬厚為６５０ｍｍ／２０ｍｍ的鑄坯減少裂紋的冷卻條件，旨在為實際生產提供參考。

一、底流一體爐

１.１爐體結構

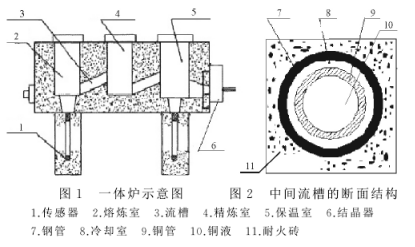

為避免空氣與轉移的熔體接觸，設計了底流一體爐，見圖１。把熔煉爐、保溫爐制作成一體，增加精煉室，兩端分別通過中間槽與熔煉室、保溫室聯接。精煉室能夠使氧化物及雜質上浮，均勻熔體溫度以減少保溫室的溫度沖擊。中間流槽的斷面結構見圖２，其開閉由閘閥控制，閘閥為耐火棒或由熔體凝固而來。當冷卻水道流過冷卻水時，中間流槽中的熔體凝固而形成金屬閘閥，阻斷熔體流過流槽，當停止冷卻水供給時，閘閥熔化，中間流槽開通，而耐火棒閘閥由機械裝置驅動。

1.2氮氣保護

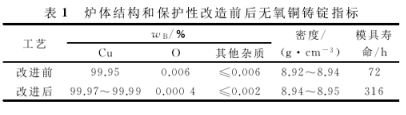

三爐室頂部和底部注入氮氣以防護銅熔體，結晶器四周的爐體內增鋪氮氣管，氮氣透入熔體內，當結晶凝固時，氮氣析出，進一步降低鑄坯的含氧量。原結晶器的出口部位增加３００ｍｍ長的次冷卻區，采用循環冷卻方法。結晶器內也通入氮氣，防止鑄錠高溫氧化。經爐體結構和氮氣保護改造后的水平連鑄試驗過程取得了較好的效果，無氧銅鑄錠的含氧量降低，模具的壽命得到提高，結果見表１。

二、工藝參數與裂紋

2.１裂紋形貌與成因

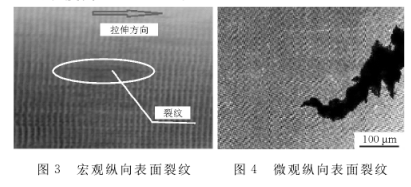

生產寬６５０ｍｍ，厚２０ｍｍ的無氧銅鑄錠時常有宏觀和微觀裂紋。圖３為鑄錠表面典型的宏觀裂紋。可以看出，宏觀裂紋基本位于鑄錠寬度的中部，沿拉鑄方向伸長并沿晶界開裂，宏觀裂紋約占鑄錠總裂紋的９０％。宏觀裂紋的寬度在０．５～１ｍｍ，深度一般為２～５ｍｍ，長度達２０～２００ｍｍ。圖４為鑄錠內部典型的微觀裂紋形貌，其位于鑄錠寬度靠近邊緣２００～３００ｍｍ處，裂紋寬度一般在０．２～０．４ｍｍ，深度一般為１～２ｍｍ，長度為５～２０ｍｍ。

由微裂紋彎曲及宏觀裂紋面貌，且沿晶界開裂，推斷鑄坯微裂紋形成于結晶器內，出結晶器后鑄錠中心微裂紋繼續發展成宏觀裂紋，裂紋形成的原因是不均勻的熱應力［８］。當鑄錠表面溫度分布不均勻時，溫度較高的坯殼有較低的強度，凝殼收縮時產生的應力超過該部分坯殼臨界應力和臨界應變而產生裂紋。

2.2工藝參數優化

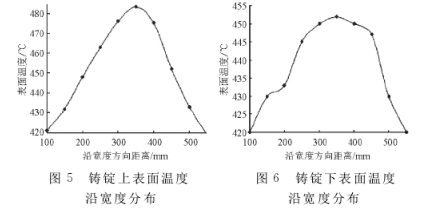

鑄錠在結晶器末端和出結晶器時表面局部溫度較高，是裂紋產生的主要原因，因此，冷卻水量分布是鑄坯裂紋產生的重要因素。為獲得合理的冷卻水量分布，針對寬厚比為６５０ｍｍ／２０ｍｍ的板坯，在熔體溫度為１?。玻常啊薄。玻矗?/span>℃、鑄造速度為１１０～１２０ｍｍ／ｍｉｎ下，利用溫度傳感器測試結晶器出口鑄錠上下表面的溫度。沿鑄錠寬度方向上下表面的溫度分布見圖５和圖６?？梢钥闯?，沿寬度方向鑄錠中心溫度較高，兩邊溫度逐漸降低。上表面較下表面溫度分布曲線陡峭、溫度梯度大，這也是上表面裂紋多于下表面裂紋的原因。

按鑄錠表面溫度分布規律，設計和調控各冷卻水管的流量，使鑄錠表面溫度趨于基本一致

。另外加強了冷卻強度，即由原來的水流量３～４ｍ３／ｈ改為５～７ｍ３／ｈ。冷卻水參數根據文獻［９］設置。經生產檢驗，鑄錠裂紋缺陷基本消除。

三、結論

（１）改造傳統銅合金熔煉、保溫、連鑄三段式生產方法為熔煉保溫、連鑄兩段式方法

，對降低無氧銅鑄錠的含氧量有積極影響。

（２）提出并實現一體爐中，控制熔體由熔煉室到精煉室再到保溫室的閘閥技術。

（３）找出了寬厚比為６５０ｍｍ／２０ｍｍ無氧銅鑄錠裂紋的原因，并通過過程參數優化消除了裂紋。使無氧銅鑄錠含氧量≤０．０００　４％、密度增大到８．９４～８．９５ｇ／ｃｍ３。
