摘要：利用上引連鑄生產線，進行新能源電動汽車充電樁用易切削高導碲銅合金的鑄桿生產工業試驗，對合金的熔煉與上引鑄造工藝技術進行探索和優化，摸索了出碲銅合金的大氣熔煉與鑄造技術的相關工藝，結果表明優化后的熔煉和上引工藝可穩定銅液中合金成分，實現含Te量0.3%~0.7 %Cu-Te合金的上引法連鑄坯桿。

關鍵詞：新能源電動汽車充電樁；用易切削高導碲銅合金；上引連鑄；連續熔煉與鑄造工藝；工業試驗

中圖分類號：TG249 文章編號：1009-3842（2021）01-0019-03

1.引言

高導碲銅合金具有優良的導電、導熱性能，抗腐蝕性、電弧性能優越特點，國內現有生產方法采用半連續鑄錠+熱擠壓+拉拔進行生產，該生產工藝生產效率和成品率低，不能提供連續長度的坯料，無法適應現今新能源汽車和充電樁工業的自動化生產需要。利用上引連鑄方法，先后進行三次碲銅合金工業試驗，成功研制出連續長碲銅合金鑄桿，本文主要是對三次工業試驗進行技術總結，希望能為上引法規?；a(chǎn)碲合金桿提供寶貴的實踐經驗。

2.碲銅合金生產使用新趨勢

高導碲銅合金具有優良的導電、導熱性能，抗腐蝕性、電弧性能優越等特點，是高導精密接插件的理想材料，在新能源汽車充電樁領域?qū)⒂袕V闊的應用前景。然而目前，國內現有的充電樁主要使用黃銅，而黃銅導電率低導致充電時間長。另一方面，碲銅合金是一款有著60年歷史的很古老的合金，到目前為止，由于應用需求、材料和生產成本等因素，卻沒有得到廣泛的應用，故而市場上的易切削銅合金主要由鉛黃銅及無鉛黃銅（導電率在20%IACS左右）占據市場。因此，國內外大型銅加工企業幾乎沒有研究和大規模生產碲銅合金的實績。國內碲銅合金棒線材主要由一些小型的銅加工廠采用半連續鑄錠+熱擠壓+拉拔進行生產，該生產工藝流程較為復雜，能耗高，投資大，建設周期長，生產效率和成品率低，無法實現連續化生產［1］，不能滿足現今新能源汽車和充電樁工業的自動化生產需要。

3.試驗研究

3.1試驗的主要內容

針對碲銅合金的熔煉特性，本試驗著重控制碲成份均勻的關鍵技術及工藝裝備研制。碲金屬昂貴且易揮發，在熔化過程中，開發獨特的碲金屬加料裝置及攪拌裝置，確保碲在銅液中的含量均勻；同時在鑄造過程中，設計氮氣保護裝置減少碲的揮發用。同時優化上引連鑄工藝，完成碲銅的連續鑄桿。上引連鑄的主要特點是可直接從熔融的銅液中制取連續的銅棒，可有效避免傳統的鐵模鑄造工藝的上述缺點，上引連鑄法雖然在純銅類得到應用，但在銅合金特別是碲銅合金上的使用，國內外尚屬***。

3.2試驗重點解決的技術難題

熔煉和鑄造工藝：Te比Cu輕、容易氧化、而且揮發溫度不到1000℃（988℃），能在空氣中燃燒，生產TeO2［2］。如何添加Te確保Te的燒損能得到控制；合金的吸氣性強，如何確保熔煉、鑄造過程中熔體不吸氣，保證鑄錠內部無氣孔、疏松等缺陷，確保棒材沒有起皮、分層等缺陷。

4.工業試驗過程

4.1上引連鑄法碲銅合金工業試驗的基本工藝流程

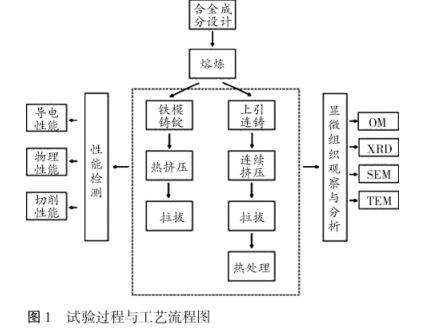

根據公司對充電樁用碲銅合金棒的總體工藝方案，本研究通過 “上引連鑄+連續擠壓+冷變形”方法，來獲得Cu-Te合金棒材。并對合金進行變形和熱處理，分析Te元素含量、形變和熱處理等因素對合金組織和性能的影響。試驗的技術路線和主要方法如圖 1所示在本文中主要對熔鑄過程進行總結闡述。

本試驗研究通過“上引連鑄+連續擠壓” 制備不同成分的碲銅合金，完善連續上引和連續擠壓制備碲銅合金中各項工藝參數，確定Te元素所加入的合理成分含量。本工藝技術路線加入傳統法做對比。試驗的技術路線和主要方法如圖1所示［4］。

4.2上引連鑄法碲銅合金工業試驗

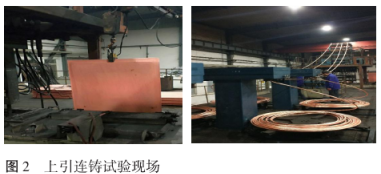

試驗采用年生產能力8000 t的上海清浦豪申公司上引熔鑄機組，設備主要技術參數為：上引速度：600~800mm/min，h)，熔銅速率：1200kg/h，收線成圈規格：φ700mm×φ1500mm c)，鑄桿直徑：φ18mm。如圖2所示為工業試驗現場。

4.2.1主要采用的試驗參數

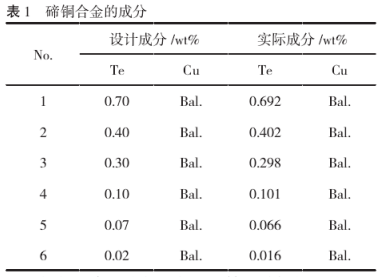

（1）碲銅合金成份的設計。為了優化碲銅合金的上引工藝，得到合理的工藝參數，研究設計了6組不同成分的碲銅合金，通過不同工藝參數下制備的碲銅合金鑄桿情況，優化了較佳工藝參數。其計算成分和實測成分如表1所示，從實測結果看，采用合理的工藝技術，在上引生產裝備中可以保證碲元素的穩定。

（2）按合金成份進行上引鑄造碲銅桿試驗。對設計的六組不同成分碲銅合金進行了上引連鑄試驗，合理的上引參數能保證連續上引，并且得到表面質量較好、性能優異的碲銅合金。試驗以高純銅（GB/T467-2010）和銅碲中間合金為原料，連續制備出Ф12.5 mm的碲銅合金桿坯。

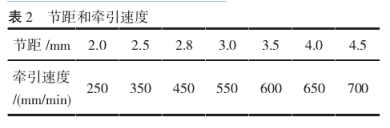

（3）按不同的節距進行上引鑄造碲銅桿試驗。目前制備碲銅合金的上引工藝尚不成熟，無經驗可借鑒，為了優化其工藝，得到工藝參數，故本項目研究了在上引連鑄過程中，針對不同成分的碲銅合金設計了不同的牽引參數和節距，如表2所示，7個不同的節距和7個不同的牽引速度。6組不同成分的碲銅合金分別在各個節距下使用不同的牽引速度來制備，觀察鑄桿的質量。

4.2.2 不同節距和速度鑄桿的表面質量試驗優化結果

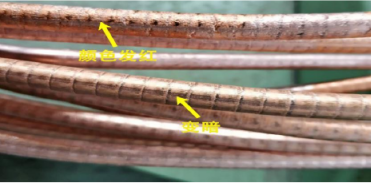

根據前期研究結論，為了提高生產效率，節距和牽引速度的選取原則是在能連續生產出高質量的碲銅合金的前提下，節距和牽引速度越大越好。以Cu-0.7Te合金為例，首先固定節距為2.0 mm，嘗試8組不同的牽引速度，確定在該節距下***佳的牽引速度。然后依次在節距為2.5 mm、2.8 mm、3.0 mm、3.5mm、4.0 mm和4.5 mm下，使用不同的牽引速度，來確定***佳的工藝參數。如果節距和牽引速度過大，會導致結晶器內循環冷卻水冷卻強度過低，容易造成上引桿表面氧化、顏色發紅、發暗，如圖3所示。

在一定的冷卻強度以及合理的引鑄溫度下，采用不同的節距、配合合理的牽引速度，正是體現了對結晶器內凝固前沿加大冷卻強度的措施。試驗表明，碲銅合金的上引工藝中，對冷卻強度這一參數尤為敏感。

4.2.3 不同的“節間”與“節上”鑄桿的微觀組織

為了進一步觀察上引連鑄狀態下的碲銅合金組織，尤其是了解碲元素的分布情況，對鑄桿進行微觀組織觀察。此外，由于Cu-Te合金上引制備出來的坯料，每個節距之間能看到較為明顯的痕跡，如圖4 （a）黃色箭頭處，而Te元素銅中容易產生偏析，故選取Te含量較高的Cu-0.3Te合金鑄桿，在鑄桿的“節”間與“節”上分別取樣，進行金相組織觀察，如圖4（b）和圖4 （c）所示。從圖中可見節上組織比節間組織存在更多的黑色顆粒，推測其可能是Te冷卻結晶時，容易在節上偏聚，使得節距之間能看到較為明顯的痕跡［5］

4.2.4 高導碲銅合金桿上引連鑄參數

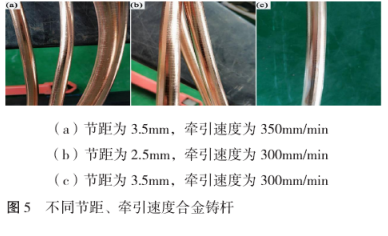

經過多次試驗，Te含量在0.3%~0.7%的碲銅合金桿，節距控制在2.0~2.5mm，牽引速度控制在250~300 mm/min；Te含量在0.1%~0.3%的碲銅合金桿，節距控制在2.5~3.0mm，牽引速度控制在350~450 mm/min之間；Te含量在0.02%~0.1%的碲銅合金桿，節距控制在3.0~4.0 mm，牽引速度控制在550~650mm/min之間，能連續不斷的制備出性能優異的碲銅合金上引鑄桿。如圖5所示為：Te含量為0.30%，不同節距和不同牽引速度的碲銅合金（0.3%Te）鑄桿［6］。

5.小結

（1）采用合適的熔鑄工藝，可實現不同成分碲銅合金的連續上引，為下一步連續擠壓提供合格的連續坯料，提供了碲銅合金制備新工藝；

（2）碲銅合金上引對冷卻強度和這一參數尤為敏感，對牽引節距需要著重控制。

來源：中國知網  作者：魏安祥
